上海吉迈阀门制造有限公司主要生产≦电动硬密封蝶阀≧也是国内蝶阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
电动硬密封蝶阀产品概述:

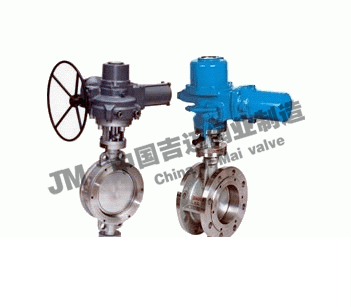

D973H电动硬密封蝶阀 ,金属密封三偏心蝶阀的密封原理利用偏心结构,做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域,直至90开度。其正常调控比是一般蝶阀的2倍以上,调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
■金属密封可适用于带稍许颗粒、浆液的介质中
■适用温度可达425℃,最高压力6.4MPa
■密封时几乎无摩擦,保证扭矩更小,密封性更好
■法兰对夹孔连接适用多种标
◇电动硬密封蝶阀D943H 参数
驱动
|
压缩空气5~7bar(可带手轮)
|
公称通经
|
50~1000mm
|
公称压力
|
1.6~6.4MPa
|
适用温度
|
-40~+420℃
|
连接方式
|
法兰、对夹
|
阀结构
|
三偏心
|
阀体材质
|
304、316、碳钢
|
阀板材质
|
304、316、碳钢
|
密封材质
|
本体、合金
|
适用介质
|
气体、水及油类等(高温场合)
|
可选附件
|
限位开关、定位器、电磁阀、减压阀
|
◇电动硬密封蝶阀D943H选项参数
电动执行器选配:PLVE系列、PLVQ系列
作用形式: 普通开关型、调节型(4~20mA)
环境温度: -30℃~+70℃
电源电压: AC220V、AC380V(其他定制DC24等)50/60Hz
防护等级: IP67、IP68可选
功能选项 (可选)
防 爆 型: 防爆等级:dⅡBT3/T4
信号反馈: 有源信号、S无源信号
带加热器: 可在潮湿环境中干燥执行器内元件(可选)
手动功能: 电动执行器带有手动开阀、关阀功能
调 节 型: 输入4~20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
◇电动硬密封蝶阀D943H标准
设计长度
|
GB12238、API1609、EN593、BS5155
|
结构长度
|
ISO5752/EN558、API609、GB12221-89
|
法兰标准
|
PN6/10/16、ANSI CLASS 125/150
|
◇电动硬密封蝶阀D943H零部件材料
序号
NO
|
零件名称
Accessory name
|
材质
Material
|
C
|
P
|
R
|
1
|
内六角螺丝
Mild Sleel Hex Socket Screw
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
2
|
阀盖
Cover
|
WCB
|
1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
3
|
垫片
Gasket
|
不锈钢+柔性石墨
Stainless Steel+Graphite
|
4
|
阀座
Seat
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
5
|
垫片
Gasket
|
不锈钢+柔性石墨
Stainless Steel+Graphite
|
6
|
蝶板
Butterfly Plate
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
7
|
圆柱削
Straight Pin
|
45
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
8
|
下盖
Bottom Cover
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
9
|
垫片
Gasket
|
不锈钢+柔性石墨
Stainless Steel+Graphite
|
10
|
衬套
Bushing
|
PTFE+不锈钢
PTFE+Stainless Steel
|
11
|
阀体
Body
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
12
|
阀杆
Stem
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
13
|
支架
Yoke
|
WCB
|
14
|
键
Key
|
45
|
15
|
衬套
Bushing
|
PTFE+不锈钢
PTFE+Stainless Steel
|
16
|
填料
Packing
|
柔性石墨
Graphite
|
17
|
压盖
Gland
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
18
|
位置指示器
Location lndicator
|
塑料
Plactic
|
◇电动硬密封蝶阀D973H 尺寸数据
通径
(mm)
|
尺寸(mm)
|
L
|
L1
|
H
|
1.6MPa
|
2.5MPa
|
D1
|
4-φd
|
D1
|
4-φd
|
50
|
43
|
108
|
245
|
125
|
4-18
|
125
|
4-18
|
65
|
46
|
112
|
250
|
145
|
4-18
|
145
|
4-18
|
80
|
46
|
114
|
350
|
160
|
4-18
|
160
|
4-18
|
100
|
52
|
127
|
380
|
180
|
4-18
|
190
|
4-22
|
125
|
56
|
140
|
410
|
210
|
4-18
|
220
|
4-26
|
150
|
56
|
140
|
490
|
240
|
4-22
|
250
|
4-26
|
200
|
60
|
152
|
560
|
295
|
4-22
|
310
|
4-26
|
250
|
68
|
165
|
621
|
355
|
4-26
|
370
|
4-30
|
300
|
78
|
178
|
580
|
410
|
4-26
|
430
|
4-30
|
350
|
78
|
190
|
757
|
470
|
4-26
|
490
|
4-33
|
400
|
102
|
216
|
825
|
525
|
4-30
|
550
|
4-36
|
450
|
114
|
222
|
925
|
585
|
4-30
|
600
|
4-36
|
500
|
127
|
229
|
1010
|
650
|
4-33
|
660
|
4-36
|
600
|
154
|
267
|
1180
|
770
|
4-36
|
770
|
4-39
|
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望,不断提升服务质量,精益求精,“真诚的服务”是永恒的主题,严格按照ISO9001-2000质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的一条龙运行.加强与用户沟通,竭诚为广大新老客户提供优质的产品,至善至美服务.
特此我厂做出如下承诺:
产品标准:
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准.
售前服务:
产品介绍,技术交流,非标产品设计,疑难解答.
售中服务:
1.守信合同,保证及时供货,随时保持与客户联系.
2.对特殊或复杂的产品,我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务:
- 产品质保期为自签订合同生效起12个月,实行“三包”服务,(包退、包换、包修).
- 产品在使用中我厂定期组织技术、质检人员进行访问,征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题,快速做出反应,售后服务人员在24-36小时(省外48小时)赶赴现场.
- 对售后服务,要求用户填写服务后的质量反馈信息表,并做出鉴定意见,一边提供的服务质量.
