产品型号：D941W
产品口径：DN50-DN2000
产品压力：0.6mpa-1.6mpa
连接方式：法兰
阀体材质：铸铁，铸钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦D941W电动通风蝶阀≧也是国内蝶阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

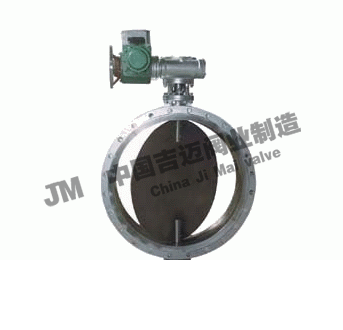

D941W电动通风蝶阀又叫电动烟气蝶阀。我公司吉迈经营的D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成，它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀、电动烟气蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。

■主要技术参数

●阀体

阀体形式	钢板焊接阀
公称通径	DN50～1000mm
公称压力	PN0.25、0.6、1.0 MPa
法兰标准	JB、ANSI、GB、HG、JIS等
连接形式	法兰式、对夹式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

●阀内件

阀板形式	蝶形
流量特性	开关型(线性)、调节型(近似等百分比)

●执行机构

执行器型号	381R、CH、PSQ、NA、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

■主要零件材料

阀体、底座	HT200；35；ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
蝶板	HT200；35；ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀杆	2Cr13、不锈钢
填料	V型聚四氟乙烯填料、柔性石墨填料

■主要性能指标

项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

■主要外形及连接尺寸

公称通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
H	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H1	根据阀门所需力矩而定，配置电动执行器不同，外形尺寸也不相同，详情请咨询公司技术部！
H2
A
A1
D	140	160	190	210	240	265	320	375	440	490	540	595	645	755	860	975	10755	1175
D1	110	130	150	170	200	225	280	335	395	445	495	550	600	705	810	920	1020	1120
n-φd	4-14	4-14	4-18	4-18	8-18	8-18	12-18	12-22	12-22	16-22	16-22	20-22	20-26	24-26	24-30	24-30	24-30	28-30

注：以上参数均为PN0.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
