产品型号：GID
产品口径：DN25-DN400
产品压力：1.6mpa
连接方式：法兰
阀体材质：不锈钢，碳钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦电动真空蝶阀≧也是国内蝶阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

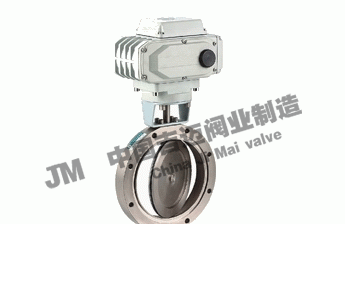

GID电动高真空蝶阀本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。NKD941X-25C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。

零部件材料

零件名称	阀体、阀板	阀轴、密封座	蝶板密封圈
材料	Q235-A、F钢板	2Cr13、1Cr18Ni9Ti	三元乙橡胶、氟橡胶

主要技术性能

适用范围：Applicability	105～1.3×10-4Pa
阀门漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature	-25～+80℃(丁腈橡胶) 　 -30～+150℃(氟橡胶)
气源压力：Mains Voltage	0.4～0.6MPa
安装方向：Mounting Direction	任意

主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶

外形及连接尺寸(mm)

Model 型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	162	90	104	4-φ7
GID-50	50	110	90	55	22	175	90	104	4-φ7
GID-65	65	125	105	70	26	198	102	140	4-φ9
GID-80	80	145	125	85	30	208	102	140	4-φ9
GID-100	100	170	145	105	30	220	102	140	4-φ12
GID-150	150	220	195	156	35	272	115	164	8-φ12
GID-200	200	275	250	208	40	330	205	190	8-φ12
GID-250	250	330	300	258	45	335	205	190	8-φ14
GID-300	300	380	350	308	55	426	152	247	8-φ14
GID-400	400	500	465	410	60	520	180	308	8-φ18
GID-500	500	600	565	510	80	643	220	378	12-φ18
GID-600	600	710	670	610	100	760	270	524	12-φ21
GID-800	800	920	815	815	130	962	320	648	20-φ21
GID-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19
