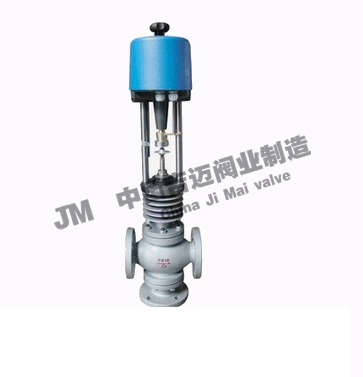

ZAZQ电动三通合流(分流)调节阀


ZAZQ电动三通合流(分流)调节阀
产品型号:ZAZQ
产品口径:DN25-DN200
产品压力:DN25-DN200
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产ZAZQ电动三通合流(分流)调节阀也是国内调节阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

ZAZQX)型电动三通合流(分流)调节阀有合流和分流二种型式,由DKZ电动执行机构和三通合流或三通分流调节组成,以电源为动力,接受统一的标准信号010mA DC4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用,但当DN80时,合流阀可用于分流场合。可替代两台单、双座调节阀,节省投资,占据空间小。三通调节阀通常用于热交换器的两种介质调节,及简单的配比调节。

主要技术参数:

公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流
80 100 125 150 200 250 300
额定流量系数Kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流
85 135 210 340 535 800 1260
公称压力 MPa 1.6 4.0 6.0
流量特性 直线



Ⅱ型 DKZ-310 DKZ-310 DKZ-410 DKZ-510 DKZ-510
Ⅲ型 DKZ-510C DKZ-310C DKZ-410C DKZ-510C DKZ-510C
出轴推力(N) 4000 4000 6400 16000 16000
行程mm 16 25 40 60 100
上阀盖型式 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
允许压差(MPa) 普通式(常温型),热片式(中温型)
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
可调比 30:1
法兰标准 铸铁按JB78-59,铸钢按JB79-59
输入阻抗 Ⅱ型:200 Ⅲ型:250
出厂状态 电开(对上阀座而言),如需电关,订货时应注明
项目 指标值
基本误差% ≤±3.5
回差% ≤2.5
死区% ≤3.0
始终点偏差% 电开、电关 ±2.5
±2.5
允许泄量L/H 符合JB/T7387-94Ⅲ 级 小于阀的额定容量×10-3
公称
通径
DN
A L H H1
分流 合流 PN1.6 PN4.0 PN6.4 分流 合流 PN1.6 PN4.0 PN6.4 PN1.6 PN4.0 PN6.4
普通型 热片型 普通型 热片型
25 520 490 185 190 200
715 865
140 150 160
32 520 490 200 210 210
721 871
150 160 170
40 520 490 220 230 235
733 883
160 170 180
50 520 490 250 255 265
748 898
180 190 200
65 520 520 275 285 295
839 999
200 220 220
80 520 520 305 310 320 872 1032 842 1002 225 250 265 210 230 240
100 520 520 350 355 370 896 1056 846 1006 245 275 285 220 250 260
125 520 520 410 425 440 947 1162 897 1112 284 320 325 260 300 300
150 520 520 450 460 475 947 1162 897 1112 305 340 340 280 320 320
200 520 520 550 560 570 965 1180 905 1120 350 400 410 320 380 380
250 520 520 670 740 750
300 520 520 770 805 820

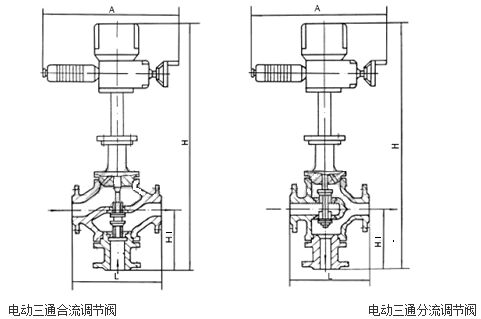

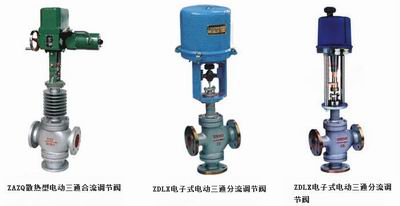

ZAZQ电动三通合流(分流)调节阀结构实物图纸:

ZAZQ电动三通合流(分流)调节阀

ZAZQ电动三通合流(分流)调节阀
