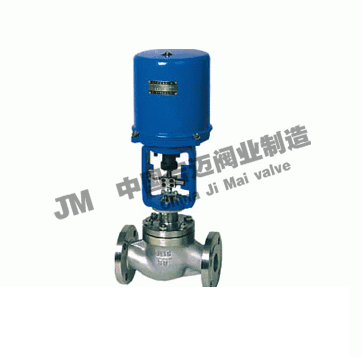

产品型号：ZD(R)SW
产品口径：DN20-DN200
产品压力：1.6mpa-6.4mpa
连接方式：法兰
阀体材质：铸钢，不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦ZD(R)SW电动小流量调节阀≧也是国内调节阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

一、ZD(R)SW电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动小流量调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。
电动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。
电动小流量调节阀调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。
电动小流量调节阀适用于液体、蒸汽等介质的主流量调节场合。

二、电动小流量调节阀主要技术参数

1、阀体

阀体形式	直通铸造、锻造阀体
公称通径	DN8～25mm
阀座直径	dn1.5～20mm
公称压力	PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
连接形式	焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料	铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)

2、阀内件

阀芯形式	单座柱塞型阀芯
流量特性	线性、等百分比
阀芯材料	不锈钢 (304、304L、316、316L)

3、执行器

执行器型号	3810L系列、PSL系列及进口执行器
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

三、电动小流量调节阀性能指标

项目			指标值
基本误差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			50：1

四、电动小流量调节阀额定流量系数Kv、允许压差

公称通径 DN	G3/8"、1/2"、G3/4"、G1"
阀座直径 dN	1.5	3	4	5	6	7	8	9	10	11	12
额定流量系数KV	0.025	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85
额定行程	8				10					12
允许压差(MPa)	≤公称压力

五、电动小流量调节阀主要外形图

公称通径DN	阀座直径dn	L	H	H1 (3810)	H1 (PSL)	D	R
G3/8“	1.5～12	110	30	473	537	177	225
G1/2“	1.5～12	110	30	473	537	177	225
G3/4“	1.5～12	110	30	473	537	177	225
G1“	1.5～12	110	30	473	537	177	225

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
