上海吉迈阀门制造有限公司主要生产≦法兰旋启式止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
【产品概述】

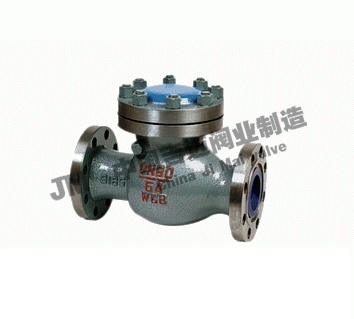

H44法兰旋启式止回阀具有流通能力大的特点，采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中阀兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。可提供执行美标、日标、德标、国标连接尺寸的产品。
【产品特点】
1、采用内装摇臂旋启式结构，所有启闭件都装于阀体内部，不穿透阀体；
2、摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿；
3、阀门密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6，即使用在有细粒的介质中亦不会因冲蚀而很快磨损；
【执行标准】
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
【产品型号】
|
材质
|
型号
|
|
WCB
|
H44H/Y-16C～100
|
|
304
|
H44W-16P～100P
|
|
316
|
H44W-16R～100R
|
【产品性能规范】
H44法兰旋启式止回阀性能规范
|
公称压力
|
HRRH/Y-16C～100
|
H44W-16P～100P
|
H44W-16R～100R
|
|
工作压力（MPa）
|
1.6~10.0
|
|
适用温度（℃）
|
≤350
|
≤200
|
|
适用介质
|
水、油、气、蒸汽
|
腐蚀性介质
|
|
材料
|
阀体、阀盖
|
WCB
|
304
|
316
|
|
阀板
|
2Cr13，304,316
|
|
密封面
|
合金钢，司太立
|
|
销轴
|
2Cr13，304，316
|
【主要外形连接尺寸】
H44法兰旋启式止回阀外形尺寸(mm)
|
公称通径 DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
|
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
100
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
105
|
|
40
|
200
|
145
|
100
|
85
|
16
|
4-18
|
115
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
135
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
142
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
165
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
180
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
210
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
233
|
|
200
|
500
|
335
|
295
|
265
|
26
|
12-23
|
304
|
|
250
|
550
|
405
|
355
|
320
|
30
|
12-25
|
348
|
|
300
|
650
|
460
|
410
|
375
|
30
|
12-25
|
390
|
|
350
|
750
|
520
|
470
|
435
|
34
|
16-25
|
430
|
|
400
|
850
|
580
|
525
|
485
|
36
|
16-30
|
468
|

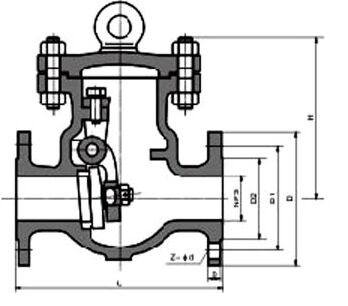

法兰旋启式止回阀结构图纸：
