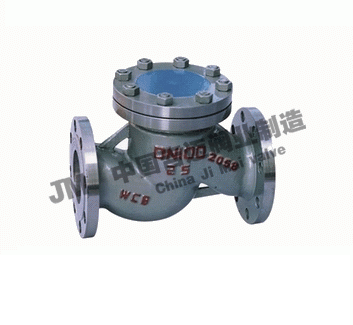

法兰升降式止回阀 |
 |
| 产品型号：H41H |
| 产品口径：DN32-DN200 |
| 产品压力：1.6mpa-10.0mpa |
| 连接方式：法兰 |
| 阀体材质：碳钢，不锈钢 |
| 联系 Q Q：2487747836 |
| 联系传真：021-51079323 |
| 联系电话：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名称：上海吉迈阀门制造有限公司 |
| 公司账号：03403300040016116 |
| 开户银行：中国农业银行上海都市路分理处 |
| 服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。
产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修） |
| |
|
|
上海吉迈阀门制造有限公司主要生产≦法兰升降式止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
【产品概述】
H41H法兰升降式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形,升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大,但密封性较旋启式好。
【产品特点】
1、阀瓣沿着阀体垂直中心线滑动
2、适用于水平安装
3、密封性较旋启式好
4、可按需要加装弹簧
【执行标准】
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
【产品型号】
|
材质
|
型号
|
|
WCB
|
H41H-16C,H41H-25,H41H-40,H41H-64,H41H-100
|
|
304
|
H41W-16P,H41W-25P,H41W-40P,H41W-64P,H41W-100P
|
|
316
|
H41W-16R,H41W-25R,H41W-40R,H41W-64R,H41W-100R
|
【产品性能规范】
|
H41法兰升降式止回阀性能规范
|
|
型号
|
H41H-16C~100
|
H41W-16P~100P
|
H41W-16R~100R
|
|
工作压力（MPa）
|
1.6~10.0
|
|
适用温度（℃）
|
≤425
|
≤150
|
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
|
材料
|
阀体、阀盖
|
WCB
|
304
|
316
|
|
密封面
|
合金钢
|
304
|
316
|
|
垫片
|
钢带石墨参缠绕
|
聚四氟乙烯
|
【主要外形连接尺寸】
|
H41法兰升降式止回阀外形尺寸(mm)
|
|
公称通径
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
|
PN1.6MPa,PN2.5MPa
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
77
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
77
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
80
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4-18
|
85
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
105
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
120
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
130
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
140
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
155
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
180
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
215
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-25
|
260
|
|
300
|
850
|
460
|
410
|
375
|
34
|
12-25
|
315
|
法兰升降式止回阀结构图纸：
