上海吉迈阀门制造有限公司主要生产≦美标法兰闸阀≧也是国内闸阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

【产品概述】：

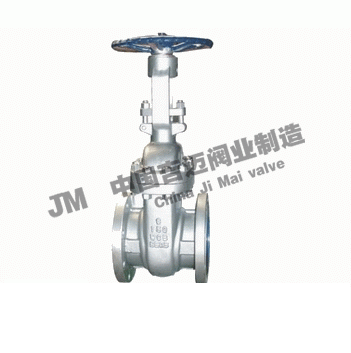

Z41H美标法兰闸阀适用于ANSI Class150～2500LB，工作温度-40～500℃的各种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

【工作原理】：
Z41H美标法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

【产品特点】：
1、国内外先进标准的要求，密封可靠，性能优良，造型美观。
3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
2、闸板、阀座耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

【产品其他参数】：

采用标准：

名称	美标闸阀
设计标准	API60D或API600,JIS B2073-2083
结构长度	ANSI B16.10,JISB2002
配管法兰	ANSI B16.5、JIS B2212-224
对焊端尺寸	ANSI B16.25
检验与试验	API6D或API598,JISB2003
传动方式	手动、电动、伞齿轮动

试压规范：

压力等级或公称压力	壳体试验	密封试验
压力等级或公称压力	壳体试验	高压液密封	低压气密封
150Lb,PN2.0MPa	2.94	2.16	0.6
300Lb,PN5.0MPa	7.67	5.62
600Lb,PN10.0MPa	15.3	11.23
JIS10K	2.1	1.6
JIS20K	5.1	3.8

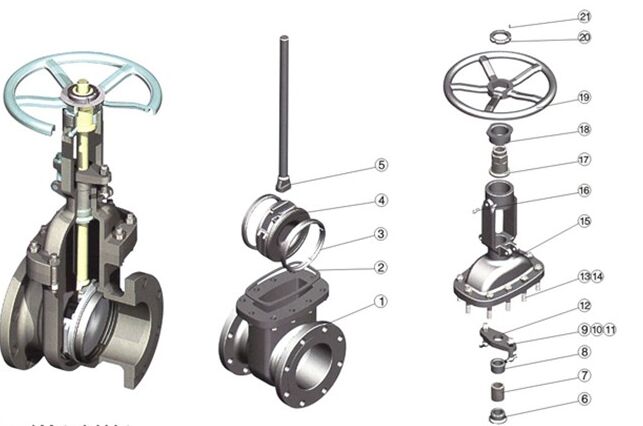

主要零件材料及性能规范：

零件名称		材料
阀体阀盖闸板		ASTM A216 WCB			ASTM A351 CF8	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
阀杆		1Cr13			OCr18Ni9	00r17Ni12Mo2	00Cr19Ni10	00Cr17Ni14Mo2
		F6a			304	316	304L	316L
上密封座		1Cr(F6a)			本体
阀板	密封面	13Cr	13Cr	STL	本体本体 STL 本体本体 STL
阀座		13Cr	STL	STL
填料		柔性石墨环+YS450F			≤200℃聚四氟乙烯或聚四氟乙烯编织填料＞200℃柔性石墨环+柔性石墨编织填料
垫片		柔性石墨复合垫（芯板：碳钢或不锈钢）不锈钢带/柔性石墨缠绕垫
中法兰螺栓		350CrMo ASTM A193 B7	OCr18Ni9 ASTM A193 B8
中法兰螺母		45 ASTM A194 2H	OCr18Ni9 ASTM A194 B8
阀杆螺母		ZCuA110Fe3 ASTM A439 D-2
手轮		可锻铸铁、球墨铸铁、铁钢
适用工况	适用介质	水、蒸气、油品等	硝酸等腐蚀介质	醋酸等腐蚀介质	强氧化性介质	尿素等腐蚀性介质
	适用温度（°）	-29-425	-40-200（超出该温度范围、请在订货时注明）

150LB主要连接与外型尺寸：

磅级	公称通径		单位	主要连接尺寸						Z4/0/1外型尺寸
磅级	in	mm	单位	L	D	D1	D2	b	z-φd	H(全开)	W
150LB (2.0Mpa) (10k)	1	25	in	5	4.25	3.1	2	0.44	4-0.63	7.87	4.72
	1	25	mm	127	108	79.5	51	11.5	4-15	200	120
	11/4	32	in	5.5	4.63	3.5	2.5	0.5	4-0.63	9.25	5.11
	11/4	32	mm	140	117	89	64	13.0	4-15	235	140
	11/2	40	in	6.6	5	3.88	2.88	0.56	4-0.63	11.22	7.09
	11/2	40	mm	165	127	98.5	73	14.5	4-15	285	180
	2	50	in	7.00	6.00	4.75	3.62	0.75	4-0.75	16.10	8.00
	2	50	mm	178	152	120.5	92	19.1	4-19	409	200
	21/2	65	in	7.48	7	5.5	4.13	0.69	4-0.75	17.13	7.87
	21/2	65	mm	190	178	139.5	105	18	4-19	4.5	200
	3	80	in	8.00	7.50	6.00	5.00	0.94	4-0.75	20.00	10.00
	3	80	mm	203	190	152.5	127	23.9	4-19	570	250
	4	100	in	9.00	9.00	7.50	6.19	0.94	8-0.75	23.20	10.00
	4	100	mm	229	229	190.5	157	23.9	4-19	590	250
	5	125	in	10	10	8.5	7.31	0.94	8-0.88	28.54	9.84
	5	125	mm	254	254	216.0	186	24	8-22	725	250
	6	150	in	10.50	11.00	9.50	8.50	1.00	8-0.88	24.80	12.00
	6	150	mm	267	279	241.5	216	25.4	8-22	630	300
	8	200	in	11.50	13.50	11.75	10.62	1.12	8-0.88	37.80	13.88
	8	200	mm	292	343	298.5	270	28.5	8-22	960	350
	10	250	in	13.00	16.00	14.25	12.75	1.19	12-1.00	45.60	15.70
	10	250	mm	330	406	362	324	30.2	12-25	1158	400
	12	300	in	14.00	19.00	17.00	15.00	1.25	12-1.00	54.30	17.70
	12	300	mm	356	483	432	381	31.8	12-25	1378	450
	14	350	in	15.00	21.00	18.75	16.26	1.38	12-1.12	60.75	19.70
	14	350	mm	381	533	476.5	413	35	12-29	1543	500
	16	400	in	16.00	23.50	21.25	18.50	1.44	16-1.12	68.40	23.60
	16	400	mm	406	597	539.5	470	36.6	16-29	1738	600
	18	450	in	17.00	25.00	22.75	21.00	1.56	16-1.25	71.10	23.60
	18	450	mm	432	635	578	533	39.7	16-32	1959	600
	20	500	in	18.00	27.50	25.00	23.00	1.69	20-1.25	87.20	26.80
	20	500	mm	457	698	635	584	42.9	20-32	2214	680
	24	600	in	20.00	32.00	29.50	27.25	1.88	20-1.38	102.3	29.90
	24	600	mm	508	813	749.5	692	47.7	20-35	2599	760

300LB主要连接与外型尺寸：

磅级	公称通径		单位	主要连接尺寸						Z4/0/1外型尺寸
磅级	in	mm	单位	L	D	D1	D2	b	z-φd	H(全开)	W
300Lb (5.0Mpa) (20k)	1	25	in	6.50	4.88	3.50	2.00	0.69	4-0.75	8.46	5.51
	1	25	mm	156	124	89.00	51.00	18.00	4-19	215	140
	11/4	32	in	7.00	5.25	3.88	2.50	0.75	4-0.75	10.04	7.09
	11/4	32	mm	178	133	98.50	64.00	19.00	4-19	255	180
	11/2	40	in	7.48	6.13	4.50	2.88	0.81	4-0.75	12.60	7.87
	11/2	40	mm	190	156	114.50	73.00	21.00	4-19	320	200
	2	50	in	8.50	6.50	5.00	3.62	0.88	8-0.75	16.70	8.00
	2	50	mm	216	165	127	92.00	22.30	8-19	424	200
	21/2	65	in	9.49	7.50	5.88	4.13	1.00	8-0.88	18.11	9.81
	21/2	65	mm	241	190	149	105	26.00	8-22	460	250
	3	80	in	11.15	8.25	6.62	5.00	1.12	8-0.88	21.00	10.00
	3	80	mm	283	210	168	127	28.50	8-22	5.5	250
	4	100	in	12.00	10.00	7.88	6.19	1.25	8-0.88	24.20	10.00
	4	100	mm	305	254	200	157.20	31.80	8-22	615	250
	5	125	in	15.00	11.00	9.25	7.31	1.38	8-0.88	29.92	13.78
	5	125	mm	381	279	235	186	35.00	8-22	760	350
	6	150	in	15.87	12.50	10.62	8.50	1.44	8-0.88	31.30	14.00
	6	150	mm	403	318	270	216	36.60	12-22	795	350
	8	200	in	16.50	15.00	13.00	10.62	1.62	12-1.00	39.90	15.70
	8	200	mm	419	381	330	270	41.30	12-25	1012	400
	10	250	in	18.00	17.50	15.25	12.75	1.88	16-1.12	48.50	17.70
	10	250	mm	457	445	387.50	324	47.70	16-29	1231	450
	12	300	in	19.75	20.50	17.75	15.00	2.00	16-1.25	57.00	19.70
	12	300	mm	502	521	451	381	50.80	16-32	1450	500
	14	350	in	30.00	23.00	20.25	16.25	2.12	20-1.25	64.80	23.60
	14	350	mm	762	584	514.50	413	54.00	20-32	1645	600
	16	400	in	33.00	25.50	20.25	18.50	2.25	20-1.38	72.50	23.60
	16	400	mm	838	648	571.50	470	57.20	20-35	1841	600
	18	450	in	36.00	28.00	24.75	21.00	2.38	24-1.38	76.50	26.80
	18	450	mm	914	711	628.50	533	60.40	24-35	19.43	680
	20	500	in	39.00	30.50	27.00	23.00	2.50	24-1.38	84.80	38.00
	20	500	mm	991	775	686	584	63.50	24-35	2154	760
	24	600	in	45.00	36.00	32.00	27.25	2.75	24-1.62	100.50	36.00
	24	600	mm	1143	914	813	692	69.90	24-41	2553	915

磅级	公称通径		单位	主要连接尺寸						Z4/0/1外型尺寸
	in	mm		L	D	D1	D2	b	z-φd	H(全开)	W

600Lb (10.0Mpa)	1	25	in	8.50	4.88	3.50	2.00	0.69	4-0.75	8.46	7.09
	1	25	mm	216	124	89.00	51.00	18.00	4-19	215	180
	11/4	32	in	9.02	5.25	, 3.88	2.50	0.84	4-0.75	10.63	7.87 ,
	11/4	32	mm	229	133	98.50	64.00	21.00	4-19	270	200
	11/2	40	in	9.49	6.13	4.50	2.88	0.88	4-0.88	13.58	7.87
	11/2	40	mm	241	156	114.50	78.00	23.00	4-22	345	200
	2	50	in	11.50	6.50	5.00	3.62	1.00	8-0.75	18.00	10.00
	2	50	mm	292	165	127	92.00	25.40	8-19	458	250
	21/2	65	in	12.99	7.5	5.88	4.13	1.13	8-7.88	20.47	10.00
	21/2	65	mm	330	190	149	100	29.00	8-22	520	250
	3	80	in	14.00	8.25	6.62	5.00	1.25	8-0.88	22.58	10.00
	3	80	mm	356	210	168	127	38.10	8-22	570	250
	4	100	in	17.00	10.75	8.50	6.19	1.50	8-1.00	27.20	14.00
	4	100	mm	432	273	216	157	38.10	8-25	690	350
	5	125	in	20.00	13.00	10.50	7.31	1.75	8-1.13	30.71	13.78
	5	125	mm	508	330	266.50	186	45.00	8-29	780	350
	6	150	in	22.00	14.00	11.50	8.50	1.88	12-1.12	35.80	18.00
	6	150	mm	559	356	292	216	47.70	12-29	910	450
	8	200	in	26.00	16.50	13.75	10.62	2.19	12-1.25	41.90	19.70
	8	200	mm	660	419	349	270	55.60	12-32	1064	500

600LB美标法兰闸阀主要连接与外型尺寸：

600LB美标法兰闸阀主要连接与外型尺寸
