Z41X，RRHX明杆弹性座封闸阀

上海吉迈阀门制造有限公司主要生产≦Z41X，RRHX明杆弹性座封闸阀≧也是国内闸阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

名 称	材 质
阀 体	灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板	球 墨 铸 铁 +三 元 乙　丙　或　丁　腈　橡　胶
中 口 垫	丁 腈 橡 胶、三 元 乙　丙
密 封 圈	丁 腈 橡 胶
支 架	灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆	不 锈 钢
螺 栓	不 锈 钢
压 盖	球 墨 铸 铁、铸 钢
阀　杆　螺　母	铜　合　金
手 轮 （传 动 帽）	可 锻 铸 铁

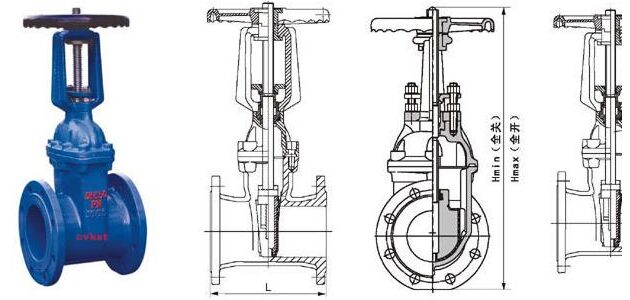

型号	公称口径DNmm	L	D1		D	Z-Φd		H	H mln	H max
			1.0MPa	1.6MPa		1.0MPa	1.6MPa		全关	全开
RVHX Z41X	50	178	125		165	4-Φ18		268	313	355
	65	190	145		185	4-Φ18		296	332	375
	80	203	160		200	8-Φ18		340	372	415
	100	229	180		235	8-Φ18		367	424	476
	125	254	210		250	8-Φ18		424	497	540
	150	267	240		290	8-Φ23		515	562	600
	200	292	295		340	8-23	12-23	550	680	720
	250	330	350	355	410	12-23	12-25	685	837	875
	300	356	400	410	460	12-23	12-25	760	948	990
	350	381	460	470	520	16-23	16-25	845	1010	1050
	400	406	515	525	580	16-26	16-30	945	1220	1245
	450	432	565	585	640	20-26	20-30	1020	1280	1310
	500	457	620	650	715	20-26	20-34	1140	1480	1560
	600	508	725	770	840	20-30	20-36	1320	1665	1750

Z41X，RRHX明杆弹性座封闸阀主要外形连接尺寸：
