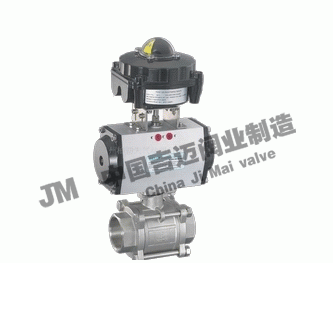

上海吉迈阀门制造有限公司主要生产≦三片式气动球阀Q611F≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系！
气动三片式球阀产品概述:
气动三片式球阀的球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。通常制作高压球阀使用。用于截断或接通管路中的介质，选用不同的材质可分别适用于水、蒸汽、油品等多种介质。结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。
气动三片式球阀工作原理： 工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作
气动三片式球阀产品特点：
1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。 2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、安装简便，能以任意方向安装于管道中的任意部位。
气动三片式球阀主要技术参数：
阀体
|
阀体形式
|
内螺纹精铸阀体
|
|
公称通径
|
DN6～100mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
连接形式
|
管螺纹(G)、锥螺纹(NPT)
|
|
阀盖形式
|
一体式
|
|
压盖型式
|
压帽拧紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内件
执行机构
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-20～+90℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
※注：
如需详细执行器参数，请进入气动执行器页面进行查阅。

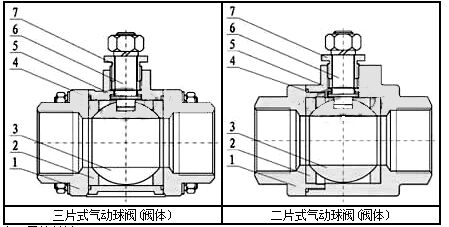

三片式气动球阀Q611F结构图纸：
主要零件材料
|
1
|
左阀体
|
WCB、CF8、CF8M、CF3M不锈钢
|
|
2
|
阀座
|
PEFE、PPL、304、316
|
|
3
|
球体
|
WCB、CF8、CF8M、CF3M
|
|
4
|
密封圈
|
PTFE/金属石墨缠绕垫片
|
|
5
|
右阀体(中阀体)
|
WCB、CF8、CF8M、CF3M
|
|
6
|
阀杆
|
2Cr13304、316、316L
|
|
7
|
填料压盖
|
WCB、CF8、CF8M、CF3M
|
主要性能指标
|
公称通径DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
主要性能参数
|
试验压力(Mpa)
|
公称压力(Mpa)
|
压力级(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
气密试验
|
0.5～0.7
|

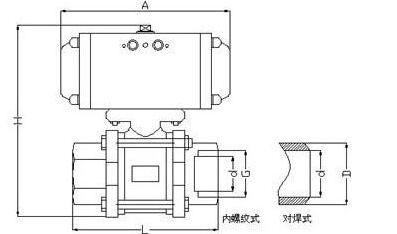

气动三片式球阀主要外形及连接尺寸
|
公称通径
|
尺 寸
|
气动执行器
|
|
G
|
A
|
H
|
L
|
d
|
D
|
|
10
|
3/8
|
131
|
142
|
65
|
12.7
|
18
|
AT1
|
|
15
|
1/2
|
131
|
148
|
67
|
15
|
24
|
AT1
|
|
20
|
3/4
|
131
|
167
|
82
|
20
|
28
|
AT1
|
|
25
|
1
|
131
|
175
|
91
|
25
|
34
|
AT1
|
|
32
|
11/4
|
185
|
210
|
108
|
32
|
41
|
AT2
|
|
40
|
11/2
|
185
|
238
|
129
|
38
|
49
|
AT2
|
|
50
|
2
|
185
|
245
|
148
|
50
|
62
|
AT2
|
三片式气动球阀Q611F结构图纸：
