Q81F三片式卡箍球阀

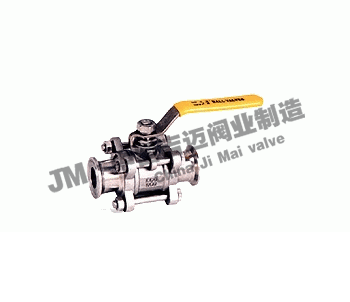

Q81F三片式卡箍球阀
产品型号:Q81F
产品口径:DN15-DN100
产品压力:1.6mpa-6.4mpa
连接方式:卡箍
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产Q81F三片式卡箍球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!

 一、产品概述

公称压力:1.6-6.4MPa

适用稳定范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体(W。O。G)

二、主要连接尺寸及重量:单位:mm

SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
PORT 9.6 15.9 22.2 28.5 34.9 47.5 60.2 72.9 97.4
L 75 90 100 110 125 150 190 220 270
D 25.0 25.0 50.4 50.4 50.4 63.9 77.4 90.0 118.9
S 2.024 2.24 43.60 43.60 43.60 56.30 70.60 83.30 110.30
H 64 67 83 89 100 108 150 161 180
T1 - - 2.85 2.85 2.85 2.85 2.85 2.85 2.85
T2 3.63 3.63 4.75 - - - - - -
E 125 125 140 140 200 200 250 250 290

三、主要零件材料:

零件名称 材质
阀体 不锈钢CF8M
密封圈 聚四氟乙烯PTFE
阀盖 不锈钢CF8M
球体 不锈钢SS316
阀杆 不锈钢SS316
螺母 不锈钢SS304
垫圈 不锈钢SS304
手柄套 塑料
手柄 不锈钢SS304
阀杆螺母 不锈钢SS304
填料压盖螺母 不锈钢SS304
挂锁装置 不锈钢SS304(OQTION)
止推垫圈 聚四氟乙烯PTFE
螺栓 不锈钢SS304

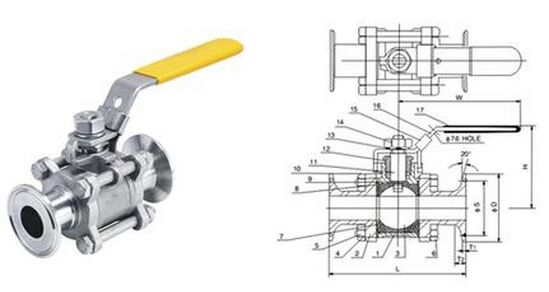

三.Q81F三片式卡箍球阀主要图纸:


Q81F三片式卡箍球阀主要图纸
