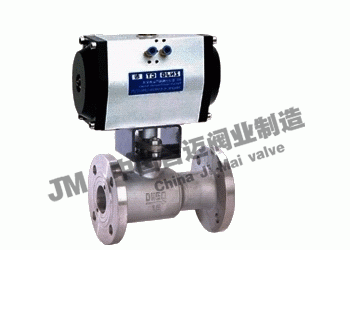

上海吉迈阀门制造有限公司主要生产≦气动高温球阀Q641M≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系！
产品概述：
气动高温球阀适用于温度：≦350℃(PPL高温密封面)或≦180℃(PTFE,F46密封面) 阀体一体式结构。采用新型密封材料为阀座,经同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类。
气动高温球阀,Q641M气动高温球阀产品特点
1、气动高温球阀采用高分子复合材料的密封圈材料，具有耐高温，耐高压，耐磨之性能。
2、气动高温球阀阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。
3、气动高温球阀适用工作温度350度左右，是导热油专用阀门，广泛应用于石油，化工，制药电力，食品等行业。
气动执行器
采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
气动高温球阀,Q641M气动高温球阀技术参数和性能
|
Q641M/PPL气动高温球阀执行器技术参数
|
Q641M/PPL气动高温球阀阀体参数
|
|
类 型
|
双作用活塞式、弹簧复位式
|
公称通径
|
DN15～200mm
|
|
气源压力
|
双作用：2-8bar/单作用：4-8bar
|
公称压力
|
PN1.6、2.5MPa
|
|
输出力矩
|
双作用：4N·M～10560N·M
|
阀轴材质
|
碳素钢、不锈钢
|
|
单作用：7N·M～2668N·M
|
阀体材质
|
球墨铸铁、碳素钢、304/316/316L不锈钢
|
|
工作温度
|
-28～+300 (M/F)
|
球体材质
|
304/316/316L不锈钢
|
|
-28～+350 (PPN)
|
阀座密封
|
高强度耐磨碳结石墨（M）、PPL
|
|
动作范围
|
0～90°±5°
|
温 度
|
M≤300℃、PPL≤350℃
|
|
接口螺纹
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
适用介质
|
水、石油、导热油、蒸汽、高温气体、浆料、强氧化性介质等
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
|
阀位信号
|
定位器：4～20mA/回信器：全开全关信号
|
特 点
|
耐高温、一体化结构、阻力小、多种长度
|

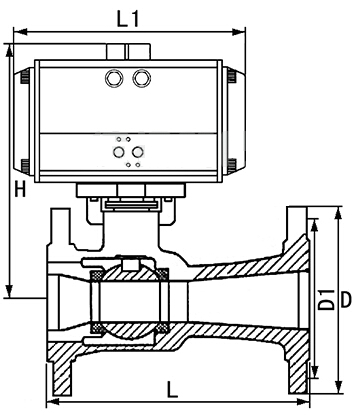

气动高温球阀,Q641M气动高温球阀外形尺寸
|
公称通径DN
|
L
|
L1
|
H
|
D
|
D1
|
执行器型号
|
|
压力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
仅供参考
|
|
15
|
130
|
140
|
182
|
95
|
65
|
GTD-52
|
|
20
|
150
|
140
|
186
|
105
|
75
|
GTD-63
|
|
25
|
160
|
158
|
208
|
115
|
86
|
GTD-63
|
|
32
|
180
|
158
|
212
|
136
|
100
|
GTD-70
|
|
40
|
200
|
210
|
269
|
146
|
110
|
GTD-70
|
|
50
|
230
|
248
|
295
|
160
|
125
|
GTD-83
|
|
65
|
290
|
248
|
306
|
180
|
145
|
GTD-90
|
|
80
|
310
|
268
|
329
|
195
|
160
|
GTD-110
|
|
100
|
350
|
345
|
384
|
215/230
|
180/190
|
GTD-127
|
|
125
|
400
|
410
|
420
|
245/270
|
210/220
|
GTD-160
|
|
150
|
480
|
438
|
440
|
280/300
|
240/250
|
GTD-190
|
|
200
|
600
|
487
|
506
|
335/360
|
295/310
|
GTD-210
|
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
