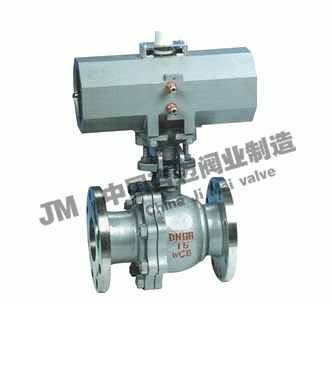

气动法兰球阀


气动法兰球阀
产品型号:Q641F
产品口径:DN15-DN300
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产气动法兰球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!

气动法兰球阀产品概述

气动法兰球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。(1)、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。(2)、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。(3)、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。(4)、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。(5)、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。(6)、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。(7)、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

执行机构介绍:

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

 附件的选项:

根据不同控制和要求可选择下列附件:

1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

2、调节型附件:电气定位器、气动定位器、电气转换器。

3、气源处理附件:空气过滤减压阀、气源处理三联件。

4、手动机构:HVSD手操机构:

 执行标准:

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

 主要性能规范:

公称通径mm

DN15-DN300



材料代号

C

P

R



主要
零件

阀体

WCB

ZG1Cr18
Ni9Ti

ZG1Cr18Ni
12Mo2Ti



球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi



阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi



密封圈

增强聚四氟乙烯 对位聚苯 金属密封



填料

聚四氟乙烯 柔性石墨



适用
工况

适用
介质

蒸汽、
水、油品

硝酸类

醋酸类



适用
温度

-28℃ - 300℃



执行器

型号

DA/SR系列、GTD/GTE系列、QGSY系列等



气源
压力

0.4-0.7MPa



试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8



























 主要外形及连接尺寸表:

公称通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

1.6MPa

2.5MPa

4.0MPa

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求

15

130

95

65

14

4-14

130

95

65

16

4-14

130

130

65

16

4-14

20

130

105

75

14

4-14

130

105

75

16

4-14

150

150

75

16

4-14

25

140

115

85

14

4-14

140

115

85

16

4-14

160

160

85

16

4-14

32

165

135

100

16

4-18

165

135

100

18

4-18

180

180

100

18

4-18

40

165

145

110

16

4-18

165

145

110

18

4-18

200

200

110

18

4-18

50

203

160

125

16

4-18

203

160

125

20

4-18

230

230

125

20

4-18

65

222

180

145

18

4-18

222

180

145

22

8-18

290

290

145

22

8-18

80

241

195

160

20

8-18

241

195

160

22

8-18

310

310

160

22

8-18

100

305

215

180

20

8-18

305

230

190

24

8-23

350

350

190

24

8-23

125

356

245

210

22

8-18

356

270

220

28

8-25

400

270

220

28

8-25

150

394

280

240

24

8-23

394

300

250

30

8-25

480

300

250

30

8-25

200

457

335

295

28

12-23

457

360

310

34

12-25

600

375

320

38

12-30

气动法兰球阀结构图纸

气动法兰球阀图纸
