上海吉迈阀门制造有限公司主要生产≦J49型压力计用截止阀≧也是国内针型阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
产品概述：
J49型压力计用截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，作测试压力的启闭装置，它具有连接牢固，密封性能好，并有排污性能等特点。
应用规范
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
主要外形尺寸
|
规格
|
M1
|
M2
|
L1
|
L2
|
H
|
Do
|
重量（kg）
|
|
DN6
|
M20×1.5
|
M14×1.5
|
60
|
56
|
86
|
63
|
1.0
|
J49-320结构形式
J49型压力计用截止阀的用途，工作原理技术性能和J29型压力计用截止阀相同，其结构基本相同。所不同的只是连接形式不同，该阀一端用焊纹连接另一端则用法兰连接
性能规范 单位：MPa
|
实验项目
|
压力值
|
|
公称压力
|
PN
|
|
壳体实验
|
1.5PN
|
|
密封试验
|
1.1PN
|
|
气压试验
|
0.6PN
|
|
适用温度
|
≤180℃
|
|
适用介质
|
水、蒸汽、油品等
|
主要外形尺寸
|
规格
|
M1
|
A
|
B
|
C
|
N-Ф
|
L1
|
L2
|
H
|
Do
|
重量（kg）
|
|
DN6
|
M20×1.5
|
42
|
70
|
16
|
3-Ф16
|
62
|
60
|
86
|
63
|
1.2
|
|
DN10
|
M20×1.5
|
42
|
70
|
16
|
3-Ф16
|
62
|
60
|
86
|
63
|
1.2
|

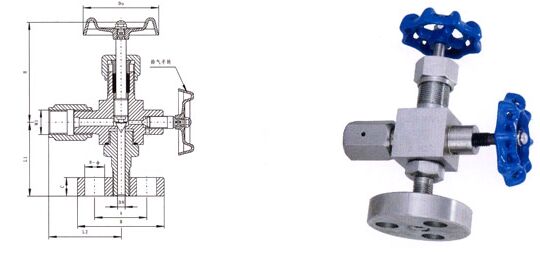

J49型压力计用截止阀结构图纸：
