上海吉迈阀门制造有限公司主要生产≦ZFQ-1型防爆阻火呼吸阀≧也是国内呼吸阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
产品概述：
ZFQ-1型防爆阻火呼吸阀该产品集阻火器与呼吸阀为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35 ℃ -60 ℃的温度环境中正常工作。
性能及特点
1、壳体选用铸钢和铝合金，耐腐蚀性好
2、波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好
3、结构简单，易检修，安全方便
维护与保养
1、为了呼吸阀使用安全，应在 3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用
2、定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换
3、在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活
4、新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵
主要技术参数
|
A级正压
|
355Pa 36毫米水柱
|
|
负压
|
295Pa 30毫米水柱
|
|
B级正压
|
980Pa 100毫米水柱
|
|
负压
|
295Pa 30毫米水柱
|
|
C级正压
|
1765Pa 180毫米水柱
|
|
负压
|
295Pa 30毫米水柱
|
零部件材料
|
阀体材料
|
碳钢WCB、不锈钢304、316、铝合金
|
|
正压阀盘材料
|
不锈钢304、316、铝合金
|
|
负压阀盘材料
|
不锈钢304、316、四氟PTFE
|
|
环境温度℃
|
-30~60
|
|
操作压力 Pa
|
-295~98000 -30mmH2O~+10000mmH2O
|
主要外形连接尺寸
国标法兰连接外形尺寸： GB、JB
|
规格
|
安装尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN100
|
170
|
205
|
235
|
480
|
4×16
|
|
DN150
|
225
|
260
|
295
|
547
|
8×16
|
|
DN200
|
280
|
315
|
355
|
658
|
8×16
|
|
DN250
|
335
|
370
|
420
|
705
|
12×16
|
美标法兰连接尺寸：ANSI、API、ASME可供JIS标准
|
规格
|
安装尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10"
|
362
|
406
|
420
|
400
|
12×25
|

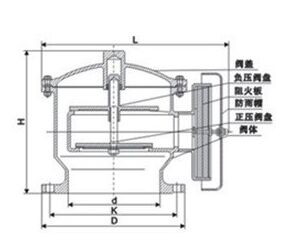

ZFQ-1型防爆阻火呼吸阀结构图纸：
