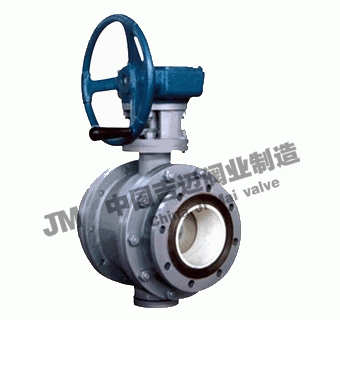

蜗轮陶瓷球阀Q341TC


蜗轮陶瓷球阀Q341TC
产品型号:Q341TC
产品口径:DN25-DN300
产品压力:1.6mpa
连接方式:法兰
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦蜗轮陶瓷球阀Q341TC≧也是国内生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
蜗轮陶瓷球阀Q341TC产品概述

1、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
4、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
5、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前唯一合适此类介质的阀门。

陶瓷阀的应用领域:
火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低,运行经济性高和寿命长(是钛阀的2~4倍)的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境,硬密封阀尤其适用于带颗粒、纤维状介质环境。

蜗轮陶瓷球阀技术参数:
球阀公称尺寸:DN15~DN200(0.5”~8”)
压力等级:PN6~PN40
ANSI 150~300LB(磅級)
阀体材质:碳钢WCB、A105
不锈钢304、316、304L、316L
球阀內件材质:结构陶瓷
结构长度标准:GB/T 12221—2005《金属阀门  结构长并》
ASME B16.10—2000 《阀门面对在与端对端尺寸》
连接方式:法兰连接
GB/T 9113.1 《平面、突面整体钢制管法兰》
JB/T 79.1-1994 《凸面整体铸钢管法兰》
ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》
JIS B2220-2004 《钢制管法兰》
驱动方式:手动
试验压力:强度试验1.5倍公称压力
密封试验1.1倍公称压力
灰渣试验1倍公称压力
陶瓷球阀使用温度:-20~300℃

蜗轮陶瓷球阀特点:
陶瓷球阀阀体为三段式结构,採用碳钢或不锈钢锻件,体型坚固,外形美观。阀门內部介质通过部分,球体、阀座、接管均为结构陶瓷材料。结构陶瓷化学稳定性好,硬度高(可達HRA88以上),可耐絕大部分酸堿介质腐蚀,並具有极好的耐磨損性能,解決了普通金属和塑料阀门耐磨損和耐腐蚀不能兼雇的问题。阀门陶瓷內件由一球体,二阀座,二接管共六件合理組成,整体结构简洁,流道顺畅,介质流动阻力小。球体与阀座密封面为球面硬密封,採用台湾引进的先进球面加工技术加工而成,表面特性好,真球度高,由于结构陶瓷具有自洁性和自润滑性,从而使整台阀门密封性能极好,達到零泄漏,且不需要很大的压力即可密封严紧,从而减轻阀杆扭矩,开关顺畅。

蜗轮陶瓷球阀主要外形连接尺寸:

公称压力PN(MPa)

公称通径DN(mm)

尺寸(mm)

L

D

D1

D2

D6

b

f

f6

Z-Фd

W

ФW

H

H1

1.6

15

130

95

65

45

-

14

2

-

4-14

140

-

85

-

20

140

105

75

55

-

14

2

-

4-14

140

-

90

-

25

150

115

85

65

-

14

2

-

4-14

150

-

99

-

32

165

135

100

78

-

16

2

-

4-18

180

-

105

-

40

180

145

110

85

-

16

3

-

4-18

200

-

126

-

50

200

160

125

100

-

16

3

-

4-18

250

-

140

-

65

220

180

145

120

-

18

3

-

4-18

300

-

165

-

80

250

195

160

135

-

20

3

-

8-18

350

-

178

-

100

280

215

180

155

-

20

3

-

8-18

500

305

230

380

125

320

245

210

185

-

22

3

-

8-18

800

305

280

405

150

360

280

240

210

-

24

3

-

8-23

800

305

310

460

200

400

335

295

265

-

26

3

-

12-23

1000

305

350

550

2.5

15

130

95

65

45

-

16

2

-

4-14

140

-

85

-

20

140

105

75

55

-

16

2

-

4-14

140

-

90

-

25

150

115

85

65

-

16

2

-

4-14

150

-

99

-

32

165

135

100

78

-

18

2

-

4-18

180

-

105

-

40

180

145

110

85

-

18

3

-

4-18

200

-

126

-

50

200

160

125

100

-

20

3

-

4-18

250

-

140

-

65

220

180

145

120

-

22

3

-

8-18

300

-

165

-

80

250

195

160

135

-

22

3

-

8-18

350

-

178

-

100

320

230

190

160

-

24

3

-

8-23

500

305

230

380

125

400

270

220

188

-

28

3

-

8-25

800

305

280

405

150

400

300

250

218

-

30

3

-

8-25

800

305

310

460

200

550

360

310

278

-

34

3

-

12-25

1000

305

350

550

4.0

15

130

95

65

45

40

16

2

-

4-14

140

-

85

-

20

140

105

75

55

51

16

2

4

4-14

140

-

90

-

25

150

115

85

67

58

16

2

4

4-14

150

-

99

-

32

180

135

100

78

66

18

2

4

4-18

180

-

105

-

40

200

145

110

85

76

18

3

4

4-18

200

-

126

-

50

220

160

125

100

88

20

3

4

4-18

250

-

142

-

65

250

180

145

120

110

22

3

4

8-18

300

-

165

-

80

280

195

160

135

121

22

3

4

8-18

350

-

178

330

100

320

230

190

160

150

24

3

4.5

8-23

500

305

230

380

125

400

270

220

188

176

28

3

4.5

8-25

800

305

280

420

150

400

300

250

218

204

30

3

4.5

8-25

800

305

310

480

200

550

375

320

282

260

38

3

4.5

12-30

1000

400

350

560

蜗轮陶瓷球阀Q341TC结构图纸
