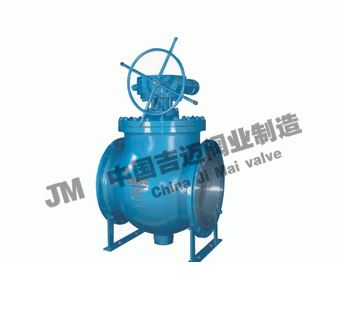

上装式偏心半球阀DYQ340F


上装式偏心半球阀DYQ340F
产品型号:DYQ340F
产品口径:DN100-DN1400
产品压力:1.0-6.4mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产上装式偏心半球阀DYQ340F也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!
一、DYQ340F/H上装式偏心半球阀产品概述:

DYQ340F/H上装式偏心半球阀设计上采用下阀杆固定半球结构,保证了阀门在苛刻工况下工作过程无故障。在全关闭或全开启状态下没有所谓普通球阀的副腔,所以不会出现堵死现象。DYQ340F/H上装式偏心半球阀主要特点:

1、压力损失小:全开时水损为零,流道完全畅通,且介质不会沉积在阀体中腔内;

2、耐颗粒磨损:在关闭过程中,只在最后一刻球冠才靠向阀座,不形成摩擦,且阀座耐用耐磨的镍合金制成,不易被冲刷磨损,因而适用于含纤维、微小固体颗粒、浆等;

3、适合高流速介质:直通流道,坚固的偏心固定一曲轴使之适合高流速且无振动、无噪音;

4、寿命长:无易损部件,由于偏心作用,阀门启闭时密封面间无摩擦,则使用寿命长;

5、维修方便:阀门维修时不需从管路上拆下,只要打开阀盖即可进行维修;

6、广泛适用于水、污水、含微小固体颗粒、水、蒸汽、煤气、天然气、油品等。

二、DYQ340F/H上装式偏心半球阀主要性能规范表

公称压力PN(MPa)

1.6

2.5

4.0

6.4

常温最大工作压力(MPa)

1.6

2.5

4.0

6.4

壳体试验压力(MPa)

2.4

3.8

6.0

9.6

气密封试验压力(MPa)

0.6

0.6

0.6

0.6

高压密封试验压力(MPa)

1.76

2.75

4.4

7.1

三、DYQ340F/H上装式偏心半球阀主要零部件材料表

阀体、阀盖

WCB

ZG1Cr18NiTi

ZG0Cr18Ni12Mo2Ti

球体

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti/表面特殊处理

ZG0Cr18Ni12Mo2Ti/表面特殊处理

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

阀座

PTFE/合金钢

PTFE/1Cr18Ni9Ti

PTFE/0Cr18Ni12Mo2Ti

填料

PTFE/合金钢

PTFE/1Cr18Ni9Ti

PTFE/0Cr18Ni12Mo2Ti

螺栓

35

0Cr18Ni9

0Cr18Ni9

螺母

45

0Cr18Ni9

0Cr18Ni9

四、DYQ340F/H上装式偏心半球阀主要外形尺寸表

公称压力

PN(Mpa)

公称通径

DN(mm)

尺寸(mm)

结构

L

D

D1

D2

b

N-ød

H

h

f

形式

1.0

100

229

220

180

156

22

8-18

250

200

2

A

125

254

250

210

184

22

8-18

240

265

2

B

150

267

285

240

231

24

8-22

240

280

2

B

200

292

340

295

266

24

8-22

240

325

2

B

250

330

395

350

319

26

12-22

280

385

2

B

300

356

445

400

370

26

12-22

350

430

2

B

350

430

505

460

429

26

16-22

350

480

2

B

400

530

565

515

480

26

16-26

400

520

2

B

450

580

615

565

530

28

20-26

400

560

2

B

500

660

670

620

582

28

20-26

500

655

2

B

600

840

780

725

682

34

20-30

500

710

2

B

700

900

890

840

794

34

24-30

500

780

5

B

800

1000

1015

950

901

36

24-33

500

840

5

B

900

1100

1115

1050

1001

38

28-33

500

1000

5

B

1000

1200

1230

1160

1112

38

28-36

500

1100

5

B

1200

1300

1455

1380

1328

44

32-39

600

1250

5

B

1400

1500

1675

1590

1520

48

36-42

600

1650

5

B

1.6

100

229

220

180

158

20

8-18

250

200

2

A

125

254

250

210

188

22

8-18

240

265

2

B

150

267

285

240

212

24

8-22

240

280

2

B

200

292

340

295

268

26

12-22

240

325

2

B

250

330

405

355

320

26

12-26

280

385

2

B

300

356

460

410

378

28

12-26

350

430

2

B

350

430

520

470

438

30

16-26

350

480

2

B

400

530

580

525

490

32

16-30

400

520

2

B

450

580

640

585

550

40

20-30

400

560

2

B

500

660

715

650

610

44

20-33

500

655

2

B

600

800

840

770

725

54

20-36

500

710

2

B

700

900

910

840

795

40

24-36

500

780

5

B

800

1000

1025

950

900

42

24-39

500

840

5

B

900

1100

1125

1050

1000

44

28-39

500

1000

5

B

1000

1200

1255

1170

1115

46

28-42

500

1100

5

B

1200

1300

1485

1390

1350

52

32-48

600

1250

5

B

1400

1500

1685

1590

1530

58

36-48

600

1650

5

B

四、DYQ340F/H上装式偏心半球阀图纸

DYQ340F上装式偏心半球阀图纸
