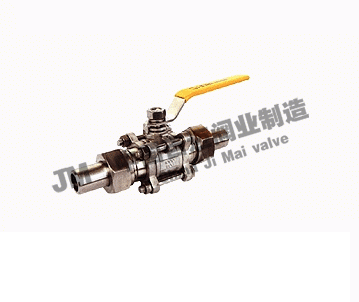

Q61F三片式活接对焊球阀


Q61F三片式活接对焊球阀
产品型号:Q61F
产品口径:DN15-DN100
产品压力:DN6-DN50
连接方式:对焊
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产Q61F三片式活接对焊球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!

产品概述:

 【产品名称:三片式活接对焊球阀、三片式焊接球阀、外螺纹三片式焊接球阀】

【产品型号:Q21F、Q61F】

【产品压力:1.6-6.4MPa】

【产品材质:不锈钢】

一、Q61F三片式活接对焊球阀产品概述:

1.公称压力(MPa)1.6-6.42.适用温度℃-20℃-232℃-350℃3.适用介质水、油、气体及某些腐蚀性液体(W.O.G)

二、Q61F三片式活接对焊球阀主要材料:

序号 零件名称 材质
1 螺栓 不锈钢SS304
2 弹簧垫圈 不锈钢SS304
3 螺母 不锈钢SS304
4 阀盖 不锈钢CF8/CF8M
5 螺母 不锈钢CF8
6 套管 不锈钢CF8
7 垫圈 聚四氟乙烯PTFE
8 阀体 不锈钢CF8/CF8M
9 不锈钢CF8
10 阀座 聚四氟乙烯PTFE
11 阀杆 不锈钢SS316
12 填料 聚四氟乙烯PTFE
13 压紧螺母 不锈钢SS304
14 手柄 不锈钢SS304
15 弹簧垫圈 不锈钢SS304
16 螺母 不锈钢SS304
 17 锁片 不锈钢SS304
 18 手柄套 塑料
三、Q61F三片式活接对焊球阀主要尺寸:
SIZE  1/4″  3/8″  1/2″  3/4″  1″  1 1/4″  1 1/2″  2″  21/2″  3″  4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20

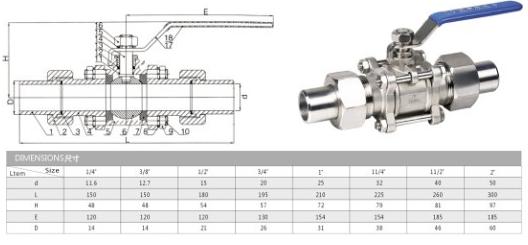

三、Q61F三片式活接对焊球阀图纸:

Q61F三片式活接对焊球阀图纸
