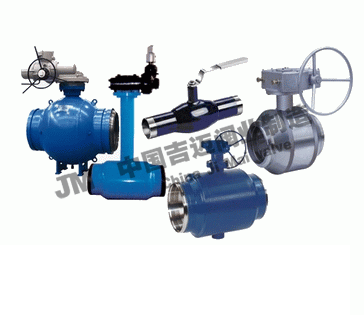

Q61F全焊接球阀


Q61F全焊接球阀
产品型号:Q61F,Q67F
产品口径:1/2
产品压力:150~600LB,1.6MPa~ 4.0MPa
连接方式:焊接
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产Q61F全焊接球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!

Q61F全焊接球阀产品概述

全焊接球阀阀体是由钢管焊接而成。球垫采用强化聚四氟乙烯。阀杆采用防爆设计。温度范围:-29~150℃。全焊接球阀广泛应用天然气、石油、供热、化工及热电管网等长输管线领域。
1、城市燃气:燃气输出管道、主干线及各支线供应管道等。
2、集中供热:大型供热设备输出管线、主干线、支线。
3、热交换机:管道及回路启闭。
4、钢铁厂:各种流体管道、废气释放管道、煤气和热力供应管道、燃料供应管道。
5、q61一体化焊接球阀用于各种工业设备:各种热处理管道、各种工业煤气和热力管道。

q61f全焊接球阀的主要特点:

1、焊接一体球阀由全焊接的阀体和增强四氟密封垫组成,可以在频繁操作,有杂质及化学物质的情况下长寿命运行。
2.焊接一体球阀研磨精细的不锈钢球体可以保证多年开闭自如,运行可靠。
3.采用浮球和固定结构,斜面弹性保证密封圈紧压在球体之上,即使压力不稳定的情况下,阀门可保证严密。
4.焊接一体球阀阀杆的防泄漏结构使用两o型圈,使阀杆转动自如且密封严密。
5.不需要维护,调整及润滑,易于安装,在低运行费用下长期可靠运行。
6.焊接一体球阀阀杆可以加长、易于保温。
7.操作手柄可以拆下,换向安装。
8.全焊接球阀阀体不含沉重且不可靠的铸件。
9.安装调节机构,非常安全的阀门。

产品执行标准:q61f全焊接球阀的执行标准

产品规范

设计规范

结构长度

连接法兰

试验 与检验

gb/t12237

gb/t15188.1

gb/t12224

gb/t13927

api6d

asme/ans b16.10

asme/sns b16.25

api 598

主要性能规范:q61f全焊接球阀主要性能规范

公称压力

1.6 mpa

2.5 mpa

4.0 mpa

6.4 mpa

10.0 mpa

150 lb

300 lb

600 lb

强度试验

2.4 mpa

3.75 mpa

6.0 mpa

9.5 mpa

15.0 mpa

3.1 mpa

7.5 mpa

15.0 mpa

水密封试验

1.76mpa

2.75 mpa

4.4 mpa

7.04 mpa

11.0 mpa

2.2 mpa

5.5? mpa

11.0 mpa

气密封试验

0.6mpa

主要零部件材料:q61f全焊接球阀主要零部件材料

名称

碳钢

cf8类

cf8m

cf3m

阀体

碳钢

a351-cf3

a351-cf8m

a351-cf3m

球阀

a351-cf8

a351-cf3

a351-cf8m

a351-cf3m

阀杆

2cr13

a182-f304l

a182-f316

a182-316l

阀座

rtfe

rtfe

rtfe

rtfe

o形圈

全氟橡胶

全氟橡胶

全氟橡胶

全氟橡胶

产品结构尺寸:q61f全焊接球阀

dn

l

d

d1

d2

15

230

10

21.3

33.7

20

230

10

26.9

42.4

25

230

15

33.7

48.3

32

230

20

42.4

60.3

40

260

25

48.3

76.1

50

300

32

60.3

88.9

65

300

40

76.1

114.3

80

300

50

88.9

139.7

100

325

65

114.3

168.3

125

325

80

139.7

177.8

150

350

100

168.3

219.1

200

400

125

219.1

273

250

530

150

273

355.6

300

550

200

323.9

457

350

650

250

355.6

508

400

760

300

406.4

610

500

914

350

508

680

600

1067

400

610

830

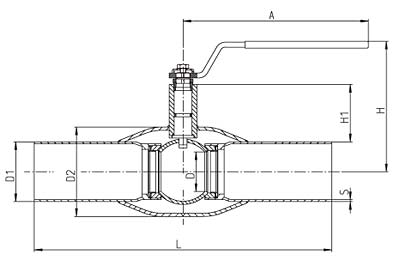

全焊接球阀结构图纸:

全焊接球阀结构图纸
