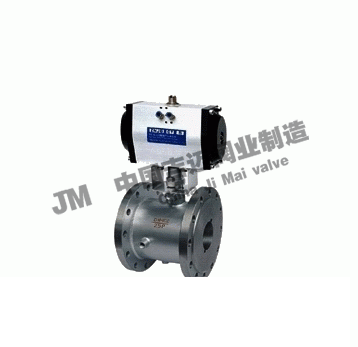

气动保温球阀BQ641F


气动保温球阀BQ641F
产品型号:BQ641F
产品口径:DN15-DN200
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:铸钢,不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产气动保温球阀BQ641F也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!


气动法兰式夹套保温球阀产品概述

BQ641F气动保温球阀是采用活塞是气动执行器与夹套保温球阀组成,具有良好的保温保冷特性,且气动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。夹套保温气动球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构,因而夹套保温气动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。气动保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

BQ641F气动法兰式夹套保温球阀工作原理:

气动保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下,球阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。缩径保温球阀是重油输送管道理想的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。气动保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。

BQ641F气动法兰式夹套保温球阀产品特点:

1、该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。

2、主要针对凝固的高粘度介质及易结晶介质等。

3、由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

BQ641F气动法兰式夹套保温球阀主要技术参数:

☆阀体及内件

阀体形式 两段式铸造阀体(外焊接夹套保温)
公称通径 DN20~DN200
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 GB、JB、HG、JIS、ANSI、DIN
连接形式 法兰式
压盖型式 螺栓压紧式
适用温度 -40~+450℃
球体形式 "O"型球体
流量特性 近似快开特性
密封填料

柔性石墨填料

☆BQ641F气动法兰式夹套保温球阀执行机构
执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构

※注:如需详细执行器参数,请进入气动执行器页面进行查阅。

气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,最快的开关速度0.05秒/次,所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件,比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等,以实现就地控制和远距离集中控制,在控制室里就可以控制阀门的开关,不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。气动球阀只需要用气动执行器带动阀体作90度的旋转,就可以实现对介质的流量进行截断和开通的功能。而且只需要很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了一个阻力很小、并且直通的流道。通常认为球阀最适宜直接做开闭使用,现在已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。BQ641F气动法兰式夹套保温球阀优点

气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。,它具有以下优点:

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性。

9.相对于手动和涡轮转动球阀来说,气动球阀可以大口径配置。(手动和涡轮转动球阀一般都在DN300口径以下,气动球阀可以达到DN1200口径。)

☆BQ641F气动法兰式夹套保温球阀主要零件材料

1 左阀体 铸钢、不锈钢
2 右阀体 铸钢、不锈钢
3 阀座 不锈钢、硬质合金
4 球体 2Cr13+硬化处理、304、316
5 垫片 柔性石墨、聚四氟依稀
6 阀杆 2Cr13、304、316
7 填料 柔性石墨、聚四氟依稀
8 压盖 铸钢、不锈钢
9 支架 铸钢、不锈钢
10 执行器 根据实际配置而定

☆主BQ641F气动法兰式夹套保温球阀要技术规范

设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

☆BQ641F气动法兰式夹套保温球阀主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.4~0.7MPa
