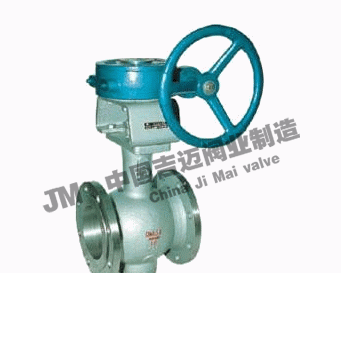

产品型号：PQ347F
产品口径：DN40-DN1600
产品压力：1.6mpa-4.0mpa
连接方式：法兰，对夹
阀体材质：铸钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦侧装式偏心半球阀≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

【工作原理】：
PQ347F侧装式偏心半球阀关闭阀门时，偏心球芯进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封；开启阀门时偏心球芯则迅速脱离阀座，阀门为全开状态。适用范围：该系列阀门适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。

【产品特点】：
1、密封严密、输送有害气体可达零泄露。
2、它对两相混流易结垢固体析出的混流输送特别有效。
3、调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
4、半球及阀座作相应堆焊经特殊的处理，防腐、耐磨、高强度等各种类型，满足不同场合需求。
5、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。
6、流通截面大，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。

【产品其他参数】：

零件材料与工况：

名称	材质
阀体	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴	2Cr13、1Cr13
阀瓣	合金渗氮钢、渗氮不锈钢、耐磨钢
阀座	合金渗氮钢、渗氮不锈钢、耐磨钢
轴承	铝青铜、FZ－1复合材料
填料	聚四氟乙烯、柔性石墨

主要性能参数：

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通径（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

主要连接尺寸：

公称压力 PN/Mpa	公称通径 DN/mm	尺寸 (mm)
公称压力 PN/Mpa	公称通径 DN/mm	L	D	手轮	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y-10 C (WCB/304/316)
公称压力 PN/Mpa	公称通径 DN/mm	尺寸 (mm)
公称压力 PN/Mpa	公称通径 DN/mm	L	D	手轮	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
