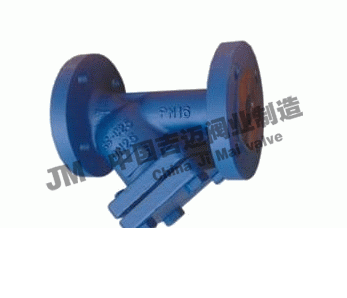

产品型号：GL41H
产品口径：DN15-DN500
产品压力：1.6mpa-6.4mpa
连接方式：法兰
阀体材质：碳钢，不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦德标Y型过滤器≧也是国内过滤器生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

一、德标Y型过滤器产品概述

GL41H德标Y型过滤器是采用德国制造标准生产的一款过滤器产品，也属于德标阀门的一种，是输送介质的管道系统不可缺少的一种过滤装置，主要适用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业，其执行标准为：结构长度标准DIN3202-F1系列；法兰标准DIN2531-2545；壳体强度试验1.5×PN。

我厂生产的德标Y型过滤器可根据客户不同需要设置过滤网目数，一般通水网为 10~20 目，通气网为 40~100 目，通油网为 100~160 目(特殊情况可按用户要求制作过滤网)。

二、德标Y型过滤器主要零件部件材料表

序号	零件名称	材料名称
序号	零件名称	DGL41H-C	DGL41H-P	DGL41H-R
1	阀体	GG GS-C25	CF8	CF8M
2	阀盖	GG GS-C25	CF8	CF8M
3	滤网	S.S304
4	螺栓	A193-B7	1Cr18Ni9Ti
5	螺母	A1942H	1Cr18Ni9Ti
6	中密封垫片	柔性石墨+SS304
7	螺塞	S.S304

三、德标Y型过滤器主要执行标准表

结构长度标准	DIN3202-F1
连接法兰标准	DIN2531-2545
压力温度等级	GB/T12224-2005
试验检验标准	GB/T13927-2008

四、德标Y型过滤器主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)		Kv值 (m3/h)	重量(Kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	Kv值 (m3/h)	PN16	PN25	PN40
1.6-4.0	15	130	85	7	3	3.5	4
	20	150	95	11	4	4	5
	25	160	110	18	5	5.5	6
	32	180	125	26	7	7	8
	40	200	145	37	9	9	10
	50	230	155	60	12	12	13
	65	290	175	100	16	16	19
	80	310	210	150	21	21	24.5
	100	350	230	230	30	32	35
	125	400	270	330	43	47	51
	150	480	300	400	61	64	71
	200	600	385	650	121	144	144
	250	730	535	1200	154	178	178
	300	850	680	1900	255	285	285
	350	980	680	1850	358	378	420
	400	1100	780	2890	485	500	520

五、德标Y型过滤器盖部排污孔M规格表

DN15-20	M10×1.5
DN25-32	M12×1.5
DN40-80	M20×1.5
DN100-150	M27×1.5
DN200-300	M33×1.5
DN350及以上	M48×2

德标Y型过滤器结构图纸：

德标Y型过滤器结构图纸
