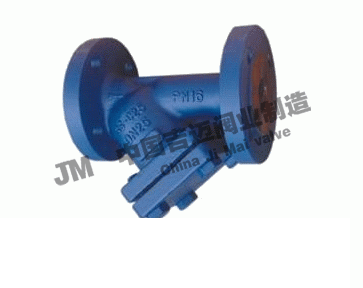

GL41H蒸汽Y型过滤器

上海吉迈阀门制造有限公司主要生产≦GL41H蒸汽Y型过滤器≧也是国内过滤器生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

GL41H蒸汽Y型过滤器产品概述：

蒸汽过滤器主要是过滤蒸汽中大于30μm的颗粒。广泛用于蒸汽、空气等多种介质的管线中；保护管线锅炉等系统各种设备、水泵、阀门等。免受管道同、铁锈、焊渣等杂质，带来的阻塞和损坏。具有寿命长，不需更换，阻力小且使用过程中阻力不变等优点。滤芯是由纤维介质、滤网、海绵等材料组成，具有耐温好、精度高、使用寿命长、可反吹清洗重复使用等特点。

蒸汽过滤器工作原理：

GL41H蒸汽过滤器是由阀体和滤网组成，阀体为碳钢或不锈钢，过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点。介质通过滤网阻挡蒸汽管路中的锈蚀物和锅炉污垢等杂质，以延长管道系统中各种阀门的工作寿命。当需要清洗时，只要将可拆卸的滤筒取出，清洗后重新装入即可，因此，使用维护极为方便。

蒸汽过滤器产品特点：

1、抗污性强，排污方便、流通面积大、压力损失小、结构简单，体积小、重量轻。

2、滤芯网材质均为全不锈钢制作，耐腐蚀性强、使用寿命长。

3、过滤网密度为200目，可按客户要求精度配备过滤网。

蒸汽过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。正钢所生产的铸钢Y型法兰过滤器能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

蒸汽过滤器主要连接尺寸 (mm) Size of main connection

公称通径 DN Nominal Diameter	尺寸 (mm) Size
	L		H		H1
	螺纹Whorl	法兰 Flange	螺纹Whorl	法兰 Flange	螺纹Whorl	法兰 Flange
15	90	140	75	73	105	103
20	100	150	85	88	123	127
25	110	160	95	93	140	137
32	130	180	102	100	152	148
40	160	220	117	115	170	168
50	190	230	140	155	174	195
65		250		198		270
80		280		210		295
100		350		250		344
125		400		305		422
150		440		358		485
200		500		450		602
250		580		503		710
300		670		578		815
350		780		598		844
400		850		618		872
450		850		693		978
500		1000		765		1080

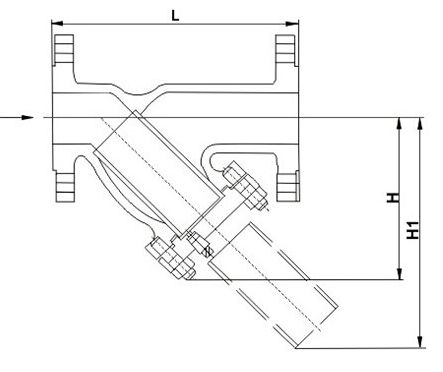

 GL41H蒸汽Y型过滤器结构图纸：
