产品型号：CS45H
产品口径：DN15-DN50
产品压力：1.6mpa-4.0mpa
连接方式：法兰
阀体材质：铸钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦CS45H钟形浮子式倒吊桶疏水阀≧也是国内疏水阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

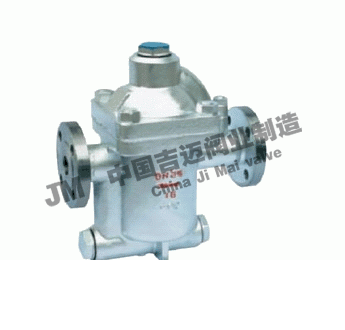

CS45H钟形浮子式倒吊桶蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

耐磨损的SCCV关闭方式：

　　 SCCV关闭系统是自动定心，自动关闭系统(Self　Closing　and　Cente-ring　Valve　System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

特点及性能：

对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高。(90％)。
5、汽水分离可靠(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。

主要外型及连接尺寸

产品型号 Produstion Type	公称通径DN(mm) Nominal Diameter	连接方式	使用压力范围（Mpa)	最高允许温度℃ Max Vouchsafement Temperature	阀体材质 Material Of Body	外形尺寸
产品型号 Produstion Type	公称通径DN(mm) Nominal Diameter	连接方式	使用压力范围（Mpa)	最高允许温度℃ Max Vouchsafement Temperature	阀体材质 Material Of Body	L	H1	H2	W
ES5 (CS15H-3.7.11.16)	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.3?0.7?1.1?1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5 (CS15H-3.7.11.16P)	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.3?0.7?1.1?1.6?21	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5F (CS45H-3.7.11.16P)	15 20 25	法兰 Flange	0.01-0.3?0.7?1.1?1.6?21	350	WCB	210	72	94	103
ES8B (CS15H-5.8.16)	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.5?0.8?1.6	220	WCB	138	72	94	103
ES8N (CS15H-5.8.16	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.5?0.8?1.6	220	WCB	138	72	94	103
ES8BF (CS45H-5.8.16)	15 20 25	法兰 Flange	0.01-0.5?0.8?1.6	220	WCB	210	72	94	103
ES8NF (CS45H-5.8.16)	15 20 25	法兰 Flange	0.01-0.5?0.8?1.6	220	WCB	210	72	94	103
ES10 (CS15H-8.8.16)	20-40	内螺纹 ZG1/2"-1"	0.01-0.8?1.2?1.6	220	WCB	200	93	132	142
ES10F (CS45H-8.12.16)	15-25 32-50	法兰 Flange	0.01-0.8?1.2?1.6	220	WCB	270	93	132	142
ES12N (CS45H-16)	15-25 32-50	法兰 Flange	0.01-1.6	200	WCB	280	93	132	142
