上海吉迈阀门制造有限公司主要生产≦ ZZYVP带指挥器操作型自力式压力调节阀≧也是国内调节阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
产品概述：

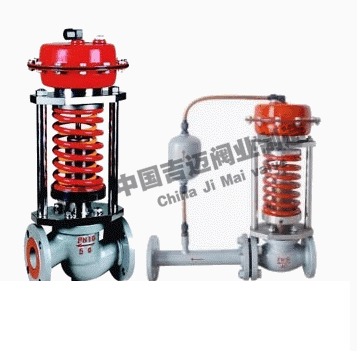

ZZYVP带指挥器操作型自力式压力调节阀(简称自力式压力调节阀)无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYVP-16主要用在阀前压力较高(0.2-0.8MPa)而阀后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的场合，ZZVP-16K用在泄氮装置上，可与供氮装置配套使用。
1、气体减压
如阀前0.2-0.8MPa(高于0.8MPa时阀前面应加减压阀)，阀后0.5-100KPa。
2、氮封装置
供氮和泄氮装置上
产品特点
1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定。
2、控制精确度比ZZY型自力式高1倍左右，故适合在控制精确度高的场合使用。
3、对同一台阀而言，调节范围比ZZY型自力式广。
4、反应特别灵敏，极小的压力(如50mm水柱的压力)或极小的压力变化都可以感知出来。
5、减压比特别大，例如阀前0.8MPa，阀后50mmH2O，压差比达1600
1、压力设定弹簧2、指挥器执行机构3、指挥阀4、针阀 5、主阀6、 空气过滤减压器
其中ZZYVP-16B阀可以用1台ZZYP自力式压力调节阀+1台ZZVP型自力式微压调节阀代替
主要零件材料
|
零件名称
|
材料
|
|
阀体
|
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2
|
|
阀芯
|
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE
|
|
阀座
|
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
|
|
阀杆
|
1Cr18Ni9、0Cr18Ni12Mo2
|
|
膜片
|
丁腈橡胶夹增强涤纶织物、氟橡胶、聚四氟乙烯
|
|
膜盖
|
Q235、Q235涂PTFE
|
|
O形圈
|
耐油橡胶、聚四氟乙烯
|
技术参数
主要技术参数和性能指标
外形尺寸重量
|
公称通径（DN）
|
25
|
40
|
50
|
80
|
100
|
150
|
|
法兰端面距（L）
|
PN16
|
160
|
200
|
230
|
310
|
350
|
480
|
|
A
|
PN16
|
115
|
150
|
165
|
200
|
220
|
285
|
|
B
|
PN16
|
85
|
110
|
125
|
160
|
180
|
240
|
|
H1
|
PN16
|
83
|
95
|
110
|
140
|
160
|
230
|
|
H2
|
PN16
|
325
|
|
H
|
PN16
|
650
|
680
|
750
|
790
|
840
|
990
|
|
G
|
PN16
|
16
|
18
|
20
|
20
|
22
|
24
|
|
S
|
PN16
|
308
|
|
nф
|
PN16
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-22
|
|
重量（kg）
|
18
|
27
|
40
|
80
|
108
|
262
|
应用举例
1、代替ZZV型自力式微压阀
ZZV型自力式微压阀阀前一般要求介质压力≤0.1MPa，而ZZYVP带指挥器操作型自力式压力调节阀则不受此限制。
2、用于氮封装置
氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYVP-16B供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYVP-16B供氮调节阀关闭，而ZZVP-16K泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。
供氮压力调整：在ZZYVP-16B型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；
泄氮压力调整：在ZZVP-16K泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZZFQ-10。ZZYVP-16B压力设定值为PC，ZZVP-16K压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC< P1< P2。
ZZYVP带指挥器操作型自力式压力调节阀结构图纸：
