H42Y升降式高压止回阀


H42Y升降式高压止回阀
产品型号:H42Y
产品口径:DN10-DN200
产品压力:16.0mpa-32.0mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产H42Y升降式高压止回阀≧也是国内止回阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

H42Y升降式高压止回阀由上、下阀体用法兰连接 阀门阀瓣、阀座密封面堆焊司太立合金。 制造和验收条件按JB450的规定。

升降式高压止回阀 主要零部件材料

零件名称

材料

H42Y160C320C

H42W-220R320R

阀体

合结钢 40

不锈钢 0Cr18Ni12Mo2Ti

阀座、阀瓣

不锈钢 2CR13

不锈钢 0Cr18Ni12Mo2Ti

弹簧

弹簧钢 50CrVA

不锈钢 0Cr18Ni12Mo2Ti

升降式高压止回阀 主要性能规范

型号

公称压力
Mpa

试验压力(Mpa

工作压力
Mpa

工作温度

工作介质

密封

强度

H42Y-160/320

16

17.6

24

16

≤200℃

C:氮、氢、氨

32

35.2

48

32

H42Y-220/320

22

24.2

33

22

≤200℃

R:尿素甲胺液

32

35.2

48

32

升降式高压止回阀 主要尺寸和重量

型 号

公称通径 DN(mm)

尺 寸 (mm)

D

D1

D2

Do

b

n-d

L

重量/?

H42Y/W
160/220

10

135

60

95

12

20

3-18

232

12

15

175

60

95

15

20

3-18

288

12

25

190

68

105

23

20

3-18

325

29

32

210

80

115

29

22

4-18

350

43

40

265

115

165

39

28

6-26

460

95

50

330

115

165

48

32

6-26

505

115

65

360

145

200

61

40

6-29

564

156

80

390

170

225

74

50

6-33

700

246

100

430

195

260

93

60

6-36

750

292

125

460

235

300

119

75

8-39

789

351

150

500

255

330

136

78

8-42

840

374

200

550

315

400

165

90

8-48

900

480

H42Y/W
220/320

10

135

60

95

10

20

3-18

232

12.2

15

175

68

105

17

20

3-18

288

12.2

25

190

80

115

23

22

4-18

325

33.1

32

210

95

135

29

25

4-22

350

46

40

265

115

165

42

32

6-26

460

110

50

330

145

200

53

40

6-29

505

130

65

360

170

225

68

50

6-33

564

211

80

390

195

260

85

60

6-36

700

341

100

430

235

300

103

75

8-39

750

380

125

460

255

330

120

78

8-42

789

435

150

500

315

400

136

90

8-48

840

463

200

550

380

480

165

110

8-55

900

502

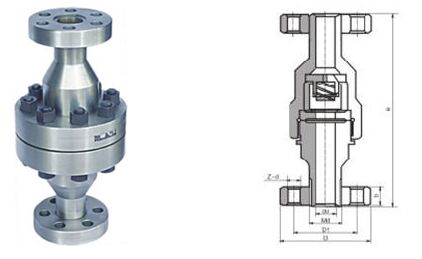

 H42Y升降式高压止回阀结构图纸:

H42Y升降式高压止回阀结构图纸
