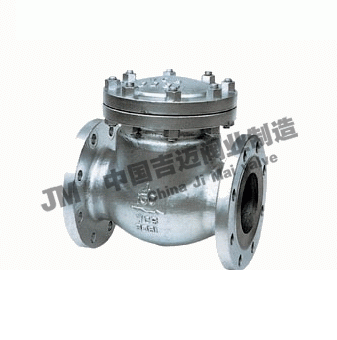

H44H,H44W美标磅级电站旋启式止回阀

上海吉迈阀门制造有限公司主要生产≦H44H,H44W美标磅级电站旋启式止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

H44H,H44W美标磅级电站旋启式止回阀适用于Class1500～2500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

主要零件材料

零件名称	材料牌号
阀体	WCB	WC1	WC6	WC9
阀座	25	15Cr1MoA	12Cr1MoVA
阀瓣	WCB	WCI	WC6	WC9
摇杆	WCB	WCI	WC6	WC9
阀盖	25	15Cr1MoA	12Cr1MoVA
密封环	1Cr17Ni2		20Cr1MoVA
密封环	S软钢（增强柔性石墨）		S软钢	F软钢

主要尺寸及重量

公称通径（in）  CL1500Lb	外形和连接尺寸（mm）			重量（Kg）
	d	L	H
2 1/2	56	254	282	57
3	64	325	300	57
4	84	406	350	80
5	100	483	425	115
6	126	559	400	180
8	158	711	490	270
10	200	864	540	430
12	250	991	650	630
14	280	1067	710	1400



公称通径（in）  CL2000Lb	外形和连接尺寸（mm）			重量（Kg）
	d	L	H
2 1/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	118	745	1638



公称通径（in）  CL2500Lb	外形和连接尺寸（mm）			重量（Kg）
	d	L	H
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

H44H,H44W美标磅级电站旋启式止回阀结构图纸：
