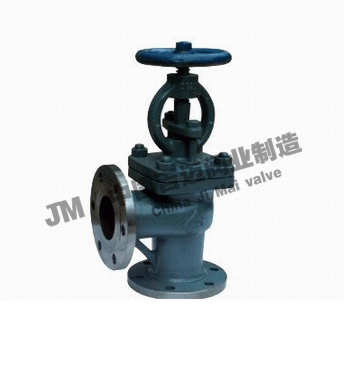

H48H截止止回多用阀


H48H截止止回多用阀
产品型号:H48H
产品口径:DN25-DN300
产品压力:1.0mpa-6.4mpa
连接方式:法兰
阀体材质:铸铁,铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产截止止回多用阀也是国内止回阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

一、截止止回多用阀H48H用途及特点
产品按GB12235标准设计制造,结构合理、密封可靠、性能优良。本阀具有截止阀和止回阀双重功能,属于一种多用阀,当阀门开启时阀瓣沿着提升起的阀杆做升降运动,可作为止回阀用,当阀门关闭时阀杆压紧阀瓣起到截止阀的作用。阀瓣、阀座密封面堆焊铁基合金或司太立钴基硬质合金,具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长的特点。产品可适用于石油、化工、制药、电力行业等各种工况的水平安装管路上。
二、截止止回多用阀[H48H]标准与规范

设计与制造

结构长度

压力-温度等级

连接法兰

试验与检验

GB12235

GB12221

GB9131
JB/T74
HG20604

JB/T79
GB9113
HG20592

JB/T9092
GB13927

三、截止止回多用阀[H48H]外形及主要连接尺寸

公称通径

1.0-4.0MPa

6.4-10.0MP a

L

H

L

H

DN25

160

275

230

80

DN32

180

280

260

140

DN40

200

330

260

160

DN50

230

350

300

170

DN65

290

400

340

190

DN80

310

355

380

210

DN100

350

415

430

230

DN125

400

460

500

255

DN150

480

510

550

290

DN200

600

710

650

350

DN250

730

830

775

415

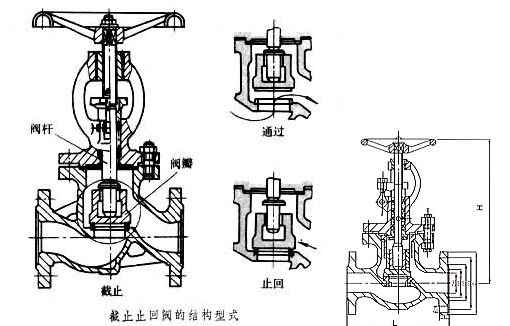

 H48H截止止回多用阀图纸

 H48H截止止回多用阀图纸
