上海吉迈阀门制造有限公司主要生产≦DH44Y法兰低温止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

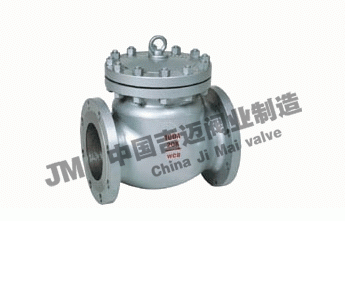

DH44Y法兰低温止回阀产品概述：
法兰低温止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。法兰低温止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
法兰低温止回阀的安装应注意以下事项
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
法兰低温止回阀工作原理
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
法兰低温止回阀制造标准
|
项目
|
设计与制造
|
结构长度
|
法兰标准
|
检验与试验
|
|
标准
|
API600
JB/T7749
|
ANSI B16.10
GB12221
|
ANSI B16.5
JB79
|
API 598
GB/T13927
|
法兰低温止回阀主要零部件材质
|
零件名称
|
阀体、阀盖
|
闸板、阀座、阀杆
|
填料
|
|
材料
|
A352-LCB
A352-LC3
A351-CF8
|
A182-F304
|
聚四氟乙烯
|
法兰低温止回阀主要性能规范
|
型号
|
公称压力
|
常温试验压力(MPa)
|
低温试验压力(MPa)
|
工作温度及适用介质
|
|
壳体
|
密封(气)
|
上密封
|
|
DH44Y-150Lb
|
150
|
3.0
|
0.6
|
2.2
|
0.6
|
-46℃氨液、氨、丙烷
|
-101℃乙烯、二氧化碳
|
-196℃甲烷、氮气、液化天然气
|
|
DH44Y-300Lb
|
300
|
7.5
|
0.6
|
5.5
|
0.6
|
|
DH44Y-600Lb
|
600
|
15.0
|
0.6
|
11.0
|
0.6
|
法兰低温止回阀主要外形尺寸和连接尺寸
|
公称通径
|
尺寸
|
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-Φd
|
H
|
|
DH44Y-150Lb
|
|
50
|
2
|
203
|
152
|
120.5
|
92
|
16
|
1.6
|
4-19
|
180
|
|
80
|
3
|
241
|
192
|
152.5
|
127
|
19
|
1.6
|
4-19
|
190
|
|
100
|
4
|
297
|
229
|
190.5
|
157
|
24
|
1.6
|
8-19
|
203
|
|
125
|
5
|
330
|
254
|
216
|
186
|
24
|
1.6
|
8-22
|
229
|
|
150
|
6
|
356
|
279
|
241.5
|
216
|
26
|
1.6
|
8-22
|
257
|
|
200
|
8
|
495
|
342
|
298.5
|
270
|
29
|
1.6
|
8-22
|
292
|
|
250
|
10
|
622
|
406
|
362
|
324
|
31
|
1.6
|
12-25
|
355
|
|
300
|
12
|
698
|
483
|
432
|
381
|
32
|
1.6
|
12-25
|
396
|
|
DH44Y-300Lb
|
|
50
|
2
|
267
|
165
|
127
|
92
|
23
|
1.6
|
8-19
|
178
|
|
80
|
3
|
318
|
210
|
168.5
|
127
|
29
|
1.6
|
8-22
|
216
|
|
100
|
4
|
356
|
254
|
200
|
157
|
32
|
1.6
|
8-22
|
241
|
|
125
|
5
|
400
|
279
|
235
|
186
|
35
|
1.6
|
8-22
|
267
|
|
150
|
6
|
444
|
318
|
270
|
216
|
37
|
1.6
|
12-22
|
305
|
|
200
|
8
|
533
|
381
|
330
|
270
|
42
|
1.6
|
12-25
|
368
|
|
250
|
10
|
622
|
445
|
387
|
324
|
48
|
1.6
|
16-29
|
394
|
|
300
|
12
|
711
|
521
|
451
|
381
|
51
|
1.6
|
16-32
|
445
|
|
DH44Y-600Lb
|
|
50
|
2
|
295
|
165
|
127
|
92
|
33
|
6.4
|
8-19
|
203
|
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
