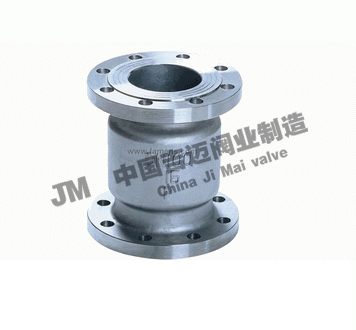

不锈钢立式止回阀


不锈钢立式止回阀
产品型号:H42W,H42H,H42Y
产品口径:DN25-DN200
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产不锈钢立式止回阀也是国内止回阀生产商之一公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

 不锈钢立式止回阀主要性能规范

型号

公称压力
PN(Mpa)

试验压力SP(Mpa)

适用温度
(℃)

适用介质

壳体

密封

H42W-25P

2.5

3.8

2.8

≤200

硝酸类

H42W-25R

醋酸类

H42W-40P

4.0

6.0

4.4

水、油品

H42W-40R



H42Y-40



不锈钢立式止回阀主要外形尺寸和连接尺寸(MM

型号

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

b

f

Z-Φ

1

2

3

H42W-25P H42W-25R

15

-

85

85

95

65

45

16

-

4-Φ14

20

-

95

95

105

75

55

16

-

4-Φ14

25

-

100

105

115

85

65

16

-

4-Φ14

32

-

105

150

135

100

78

16

-

4-Φ14

40

-

115

160

145

110

88

18

-

4-Φ14

50

140

125

170

160

125

100

20

3

4-Φ14

65

160

145

180

180

145

120

22

3

8-Φ18

80

185

155

200

195

160

135

22

3

8-Φ18

100

210

210

210

230

190

160

24

3

8-Φ23

125

-

275

275

275

220

188

28

3

8-Φ25

150

300

225

300

300

250

218

30

3

8-Φ25
