产品型号：ZDRWG
产品口径：DN50-DN1000
产品压力：0.1-1.6mpa
连接方式：对夹，法兰
阀体材质：铸铁，铸钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦ZDRWG型电动调节蝶阀≧也是国内蝶阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

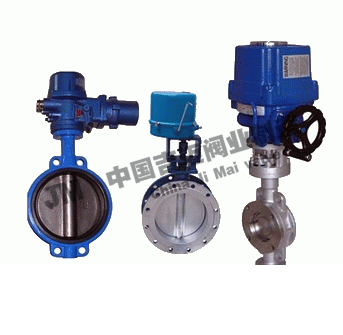

ZDRWG型电动调节蝶阀产品概述：
电动调节蝶阀以220V AC电源为动力，接受0~10mA或4~20mA标准信号，驱使阀门开度与此操作信号相对应，达到调节介质压力、流量、温度之目的，结构简单，操作方便。阀板为椭圆斜关结构，泄漏量小。适用于大口径、大流量场合。由于有自清洗作用，所以特别适用于通风系统和含有悬浮颗粒介质的调节。
该蝶阀与电动执行机构配套使用，能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小，从而实现工业过程的自动调节和远距离控制。

ZDRWG型电动调节蝶阀主要技术参数

公称通径mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv	85	220	340	530	770	1360	2310	3060	4160	5450	6900	8500	12200	16600	21700	27100	34000
公称压力MPa	0.1
允许压差MPa	0.6		0.5	0.25	0.14	0.06	0.032	0.046	0.029	0.02	0.033	0.024	0.014	0.009	0.016	0.011	0.008
阀板转角	0~70°
流量特性	近似等百分比
阀颈型式	普通式（常温型）；热片式（中温型）
介质温度℃	铸铁：-20~+200；铸钢：-40~+250（常温型）；-40~+450（中温型）
法兰标准	法兰连接：JB81-59

注：1.表列许用压差为阀板70°全开时的值，小于70°使用时，△P为会提高。2.如欲高于表列许用压差可选配大一档执行机构。

ZDRWG型电动调节蝶阀性能指标

项目	指标值	项目	指标值
基本误差%	≤±3.5	始终点偏差%	≤±3.0
回差%	≤3.0	额定转角偏差%	≤±3
死区%	≤3.0	允许泄漏量L/h	0.5%×阀额定容量

ZDRWG型电动调节蝶阀主要零件材质及可用温度范围

阀体、阀板	不锈钢SUS304	-250~+550℃
阀杆	不锈钢SUS316L	-250~+550℃
填料	柔性石墨	-200~+600℃
