产品型号：G41F-10S
产品口径：DN25-DN100
产品压力：0.6mpa
连接方式：法兰
阀体材质：塑料
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦G41F-10S-ABS隔膜阀≧也是国内隔膜阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

G41F-10S-ABS隔膜阀产品概述：

ABS隔膜阀详细说明
使用范围及结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。
隔膜阀的安装与使用：
1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。

ABS隔膜阀零件材质表：

NO	名称	材质
1	螺柱	钢、不锈钢
2	指示器	钢
3	限位罩	AS
4	卡簧	钢、不锈钢
5	手轮	ABS、FRPP
6	压紧螺母	FRPP、C-PVC、不锈钢
7	衬环	PTFE
8	阀杆螺母	钢、铜HT300
9	阀杆	钢、不锈钢
10	阀盖	FRPP、PVDF、C-PVC
11	轴承	单向推力球轴承
12	螺母	钢、不锈钢
13	螺柱	钢、不锈钢
14	阀体	FRPP、PVDF、C-PVC
15	垫膜	EPDM、NBR
16	隔膜片	FEP、(F46)、PTFE、PVDF
17	销	钢、不锈钢
18	阀瓣	铸铁、玻璃钢、PVDF、PPO

1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格

2.PVDF隔膜阀上盖标准材质使用FRPP、如须使用PVDF上盖为特殊规格.

ABS隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)

DN	D1	D				L				b	H	n				￠
DN	D1	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	b	H	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	145	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	148	4	4	4	4	14	19	14	16
32	135	100				160				16	165	4				18
40	145	110	105	110	100	180	180	200	180	16	215	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	227	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	286	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	300	4	8	8	8	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	407	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	417	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	576	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	600	570	35	628	8	12	8	8	23	23	23	22
250	395	350	355	350	362	680	680	730	680	38	776	12	12	12	12	23	23	23	22
300	455	400	400	400	432	790				40	800	12	16	12	12	23	25	23	25

注：在HG20592-97标准中（PN1.0Mpa)n为8孔。(PN0.6Mpa)n为4孔。

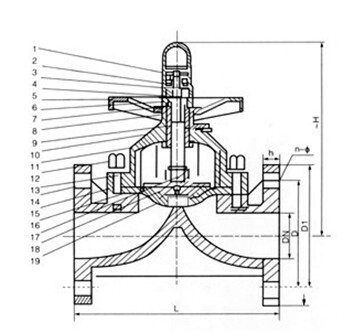

G41F-10S-ABS隔膜阀结构图纸：

G41F-10S-ABS隔膜阀结构图纸
