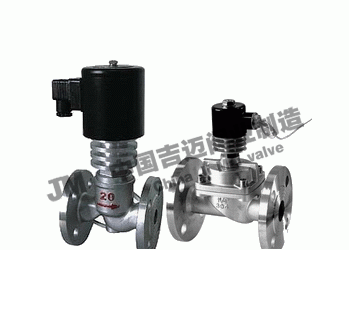

ZCG、ZCZG高温电磁阀


ZCG、ZCZG高温电磁阀
产品型号:ZCG、ZCZG
产品口径:DN15-DN100
产品压力:-0.1~1.6Mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产ZCGZCZG高温电磁阀也是国内电磁阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

ZCG、ZCZG高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选产品。

蒸汽电磁阀性能参数

参数/型号 ZCZG ZCZH
公称压力(MPa) 2.5 4.0
工作压力(MPa) 0.1~2.5 0.4~4.0
介质种类 轻油、蒸汽、热水
介质温度(℃) ≤250 ≤400
电源电压 AC200V?DC24V其余规格可作特殊订货
公称通径(mm) 15 20 25 32 40 50 65 80 100
流量系数(Kv)
泄漏量(ml/min)
按 JB/T7352-94规定动
按 JB/T7352-94.F规定
功率 170VA 480VA
 蒸汽电磁阀工作原理
常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

常开:当线圈通电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
注:出口端压力大于进口端压力,介质会反向导通。可安装止回阀

尺寸:mm
DN L H D D1 D2 b f n_d
10 115 148 90 60 41 14 2 4-¢14
15 115 148 95 65 46 14 2 4-¢14
20 115 148 105 75 56 16 2 4-¢14
25 125 148 115 85 65 16 3 4-¢14
32 150 182 140 100 76 18 3 4-¢18
40 160 182 150 110 84 18 3 4-¢18
50 190 192 160 125 99 20 3 4-¢18

ZCG、ZCZG高温电磁阀结构图纸

ZCA真空电磁阀结构图纸
