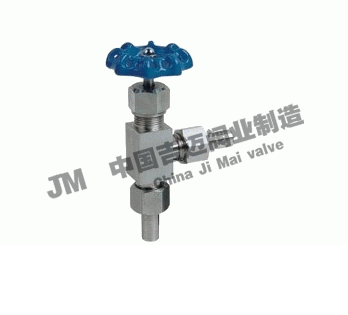

J24W外螺纹角式针型阀


J24W外螺纹角式针型阀
产品型号:J24W
产品口径:DN6-DN25
产品压力:1.6mpa~32.0mpa
连接方式:螺纹
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦J24W外螺纹角式针型阀≧也是国内针型阀生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!


J24W外螺纹角式针型阀产品概述:

应用规范

2、连接形式:对焊式管接头内螺纹连接
3、结构特征:锥面密封;浮动阀瓣;直角式通道
4、阀门检验和试验:GB/T  13927-1992
5、材料:碳钢按GB/T  12228-1989的规定
                 不锈钢GB/T    1220-1989的规定

结构形式

三、性能规范

J24W外螺纹角式针型阀

单位:MPa

试验项目
压力值
公称压力
16
壳体试验
24
密封试验
17.6
气压试验
9.6
适用温度
≤425℃
适用介质
水、蒸气、油品等

主要零件材料

型 号 阀体 接头 阀杆 螺帽 填料
J24H-160 20# 20# 2Cr13 20# 柔性石墨
J24W-160P SS304 SS304 SS304 SS304

主要外形尺寸

型 号 阀体 接头 阀杆 螺帽 填料
J24H-160 20# 20# 2Cr13 20# 柔性石墨
J24W-160P SS304 SS304 SS304 SS304

主要外形尺寸

规 格 M φ L1 L H Do 重量(kg)
DN6 M20×1.5 φ14×4 70 70 96 63 1.0
DN10 M24×1.5 φ18×4 80 80 115 78 1.2
DN15 M30×1.5 φ22×4 90 90 122 100 2.2
DN20 M36×1.5 φ28×4 110 110 156 110 3.8
DN25 M39×1.5 φ33×4 115 115 170 140 4.5
