Q41F-25C天然气专用球阀

上海吉迈阀门制造有限公司主要生产≦Q41F-25C天然气专用球阀≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

一、Q41F-25C天然气专用球阀产品概述：

适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.

二、Q41F-25C天然气专用球阀操作原理和结构说明

1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.

2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.

3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.

4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.

5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.

三、Q41F-25C天然气专用球阀性能规范 Products Perfomance specification

压力等级		常温试验压力（Mpa)
		壳体	密封	低气压密封
公称压力(LB)	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
适用温度		-40~+80℃
适用介质		天然气， 液化石油气等

四、Q41F-25C天然气专用球阀主要零件材料:

零 件 名 称	材 料
阀 体 阀 盖	碳 素 钢 WCB
球 体	不 锈 钢 304SS
密 封 圈	PTFE(特氟隆)-聚四氟乙烯
阀 杆	铬不锈钢Ｃr13
阀杆填料	聚四氟乙烯
中法兰螺母/螺栓	35#

注:≥DN200以上阀门选用Q347型固定球阀.
五、Q41F主要外形尺寸和连接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

六、Q347F主要外形尺寸和连接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200

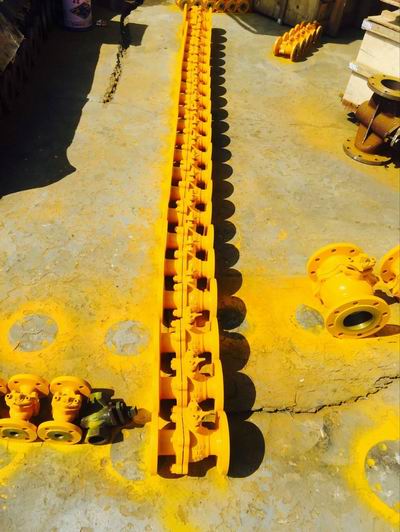

实体图：

上一个产品：广式法兰球阀Q41F

下一个产品：Q41Y全锻钢高压硬密封球阀

专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：

• 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
• 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
• 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
• 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.

订货流程：

1. 客户采购清单请传真至 021-51079323，或来电咨询 021-51078382。
2. 收到客户采购清单，为客户提供阀门型号选型及报价.（报价单）
3. 具体商定：交货期、特殊要求等事宜.

订货须知：

• 客户如对产品有特殊要求，须在合同中提供以下说明：
• 连接方式
• 结构长度
• 公称直径、全通径、缩径、管道尺寸；
• 流体介质及温度、压力范围，
• 试验、检验标准及其他要求。
• 本厂根据客户特定要求配置各类驱动装置。
• 如由客户提供确定阀门的类型和型号时，客户应对正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同.
• 期货、订货的客户请先来电来函详细告诉所需阀门型号、规格、数量以及交货时间、地点、并先按总额的30%-50%预定金或全额货款及时汇入我厂账户，其余货款待发货前汇入，以便我们及时安排发货.
