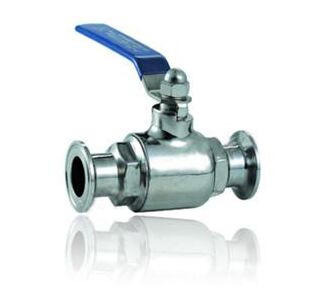

Q81F卫生级快装卡箍球阀


Q81F卫生级快装卡箍球阀
产品型号:Q81F
产品口径:DN15-DN100
产品压力:1.6mpa-6.4mpa
连接方式:卡套
阀体材质:304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦Q81F卫生级快装卡箍球阀≧也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

一、卡箍球阀产品概述

 Q81F卡箍球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生级快装球阀阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。Q81F卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二、卡箍球阀主要连接尺寸及重量    单位:mm

SIZE

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

PORT

9.6

15.9

22.2

28.5

34.9

47.5

60.2

72.9

97.4

75

90

100

110

125

150

190

220

270

25.0

25.0

50.4

50.4

50.4

63.9

77.4

90.0

118.9

2.024

2.24

43.60

43.60

43.60

56.30

70.60

83.30

110.30

64

67

83

89

100

108

150

161

180

T1

2.85

2.85

2.85

2.85

2.85

2.85

2.85

T2

3.63

3.63

4.75

125

125

140

140

200

200

250

250

290


三、卡箍球阀主要零件材料

零件名称

材质

阀体

不锈钢CF8M

密封圈

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

球体

不锈钢SS316

阀杆

不锈钢SS316

螺母

不锈钢SS304

垫圈

不锈钢SS304

手柄套

塑料

手柄

不锈钢SS304

阀杆螺母

不锈钢SS304

填料压盖螺母

不锈钢SS304

挂锁装置

不锈钢SS304(OQTION)

止推垫圈

聚四氟乙烯PTFE

螺栓

不锈钢SS304

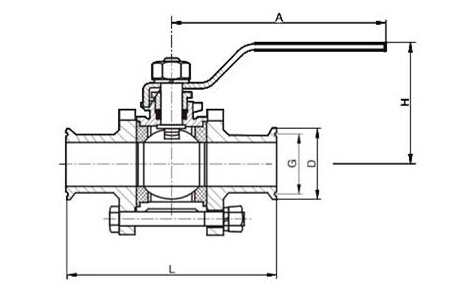

Q81F卫生级快装卡箍球阀结构图纸
Q81F卫生级快装卡箍球阀结构图纸
