Q47F、Q347F、Q647F、Q947F固定球阀

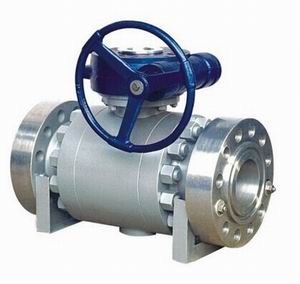

Q47F、Q347F、Q647F、Q947F固定球阀
产品型号:Q47F、Q347F、Q647F、Q947F
产品口径:DN50-DN700
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:碳钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产Q47F、Q347F、Q647F、Q947F固定球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述

Q47F、Q347F、Q647F、Q947F固定球阀适用于化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

【阀门型号】

固定球阀型号有:q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。

【产品特点】

1、阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。

2、固定球阀阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。

3、枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能优异,可靠性高,用途广泛。

【结构示意图】

图中标注数字解析:1表示球体,2、25表示轴衬,3表示密封圈,4表示阀座,5、9、22、31表示O型圈,6表示防火垫,7表示支撑圈,8、27表示弹簧,10、23表示注脂阀,11、17、21、32表示垫片,12表示阀盖,13表示螺柱,14表示螺母,15、18、34表示螺钉,16表示螺塞,19表示球,20表示底盖,24表示阀体,26表示排泄阀,28表示键,29表示阀杆,30表示止推轴承,33表示上阀杆座,35表示填料,36表示填料压套,37表示压板,38、39、41表示螺栓,40表示支架,42表示驱动结构。

【性能参数】

固定球阀型号 适用温度(℃) 适用介质 材料
Q47F-16C -29~150 水、蒸汽、油品等 碳钢
Q47F-16P CF8
【外形和连接尺寸】

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H H1 D0
50 178 160 125 100 16 4-18 160 85 -
65 191 180 140 120 18 4-18 170 95 -
80 206 195 160 135 20 8-18 200 110 -
100 229 215 180 155 20 8-18 210 120 -
125 356 245 210 185 22 8-18 350 215 -
150 394 280 240 210 24 8-23 530 190 -
200 457 335 295 265 26 12-23 575 230 600
250 533 405 355 320 30 12-25 585 260 600
300 610 460 410 375 30 12-25 730 300 600
350 686 520 470 435 34 16-25 860 350 800
400 762 580 525 485 36 16-30 935 395 800
450 864 640 585 545 40 20-30 975 440 800
500 912 705 650 608 44 20-34 1060 485 800
600 1067 840 770 718 48 20-41 1170 591 800
700 1245 910 840 788 50 24-41 1270 686 800
