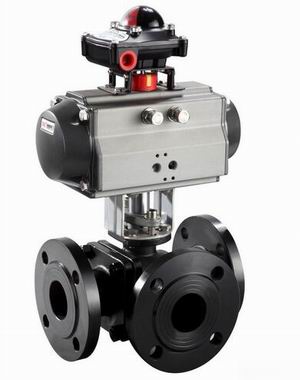

Q641F、Q641H、Q661F、Q644F气动三通球阀


Q641F、Q641H、Q661F、Q644F气动三通球阀
产品型号:Q641F、Q641H、Q661F、Q644F
产品口径:DN15-DN200
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产Q641F、Q641H、Q661F、Q644F气动三通球阀也是国内球阀生产商之一公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述

Q641F、Q641H、Q661F、Q644F气动三通球阀系列产品本身结构紧凑,密封可靠,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

【常见型号】

气动球阀常见的型号有:q641f、q641h、q641y、q661f、q644f、q647h、q647f、q647y、q645f、qd647f、vq647h、pq640h、pq640y、py640f、pq671h等。

【阀门特点】

1、流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过;

2、气动球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装;

3、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广;

4、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致;

5、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置;

6、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封;

7、气动球阀是用带有圆形通孔的球体作为启闭件,在阀杆驱动下球体围绕阀杆中心作0~90度旋转,完成启闭功能;具有结构紧凑开关迅速的特点,转动90度,即可关闭阀门,切断管路介质;阀杆为下装式,杜绝了阀杆穿出的事故发生,保证了使用安全;

8、改换阀体、球体、密封件的材料可适用于多种工况场合,球阀阀体可以是整体的,也可以是组合式的。

【执行标准】

设计规范: GB/T12237 API 6D API 608 BS 5351

结构长度: GB/T 12221 ASME B16.10

法兰连接: GB/T 9113 ASME B16.5

试验与检验:GB/T 13927 API 598 API 6D

【性能参数】

工作压力(MPa) 1.6~6.3 (Calss150-Calss400)
口径(mm) DN15-DN200 1/2″-8″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
球体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
密封面 PTFE PEEK 不锈钢 司太立合金 碳化钨 镍合金 Monel
填料 柔性石墨 PTFE

安装尺寸表
公称通径
DN(mm)
尺 寸(mm) 执 行 器 型 号
1.6MPa 2.5MPa 4.0MPa
L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD 可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求
15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14
20 130 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14
25 140 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14
32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18
40 165 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18
50 203 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18
65 222 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18
80 241 195 160 20 8-18 241 195 160 22 8-18 310 310 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 350 350 190 24 8-23
125 356 245 210 22 8-18 356 270 220 28 8-25 400 270 220 28 8-25
150 394 280 240 24 8-23 394 300 250 30 8-25 480 300 250 30 8-25
200 457 335 295 28 12-23 457 360 310 34 12-25 600 375 320 38 12-30
Q641F、Q641H、Q661F、Q644F气动三通球阀结构图纸

Q641F、Q641H、Q661F、Q644F气动三通球阀结构图纸
