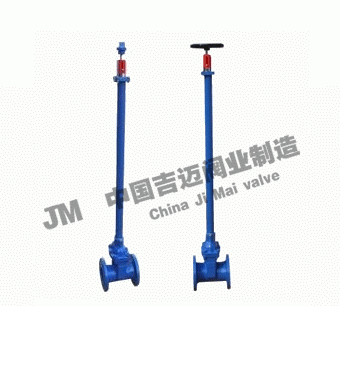

直埋式弹性座封闸阀Z45X、RVCX

上海吉迈阀门制造有限公司主要生产≦直埋式弹性座封闸阀Z45X、RVCX≧也是国内闸阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

【产品概述：Z45X、RVCX】

直埋式弹性座封闸阀Z45X、RVCX是引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。

【产品介绍】：

Z45X、RVCX弹性座封暗杠闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，这样从根本上杜绝了腐蚀发生的可能性。

【工作原理】：

Z45X、RVCX弹性座封暗杠闸阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，通常在阀杆的底端有梯形螺纹，将旋转运动变为直线运动，也就是将操作转矩变为操作推力，来实现闸阀的启闭。

【产品特点】：

1、整体阀盖暗杆设计，结构紧凑；

2、阀杆螺母与闸板两体结构，无卡阻现象发生；

3、有优秀的防腐性能，壳体内，外表面喷涂环氧树脂。

4、直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。

5、阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。

6、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；

【主要技术参数】：

压力等级	1.0MPa、1.6MPa、2.5MPa
阀体耐压	1.5MPa、2.4MPa、3.75MPa
密封试验	1.1MPa、1.76MPa、2.75MPa
工作温度	0～80℃
适用介质	水、油、蒸气等

【主要零件材料】：

序号	名称	材料	序号	名称	材料
1	阀体	球墨铸铁	8	止推垫	锡青铜
2	闸板	球墨铸铁外覆EPDM	9	轴套	锡青铜
3	螺栓	镀锌	10	螺栓	镀锌
4	密封圈	NBR	11	轴盖	球墨铸铁
5	阀盖	球墨铸铁	12	防尘罩	NBR
6	阀杆	不锈钢	13	手轮	铸铁
7	“O”形密封圈	NBR	14	紧固螺母	镀锌

【主要尺寸及重量】：

型号	公称口径DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z45X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320
