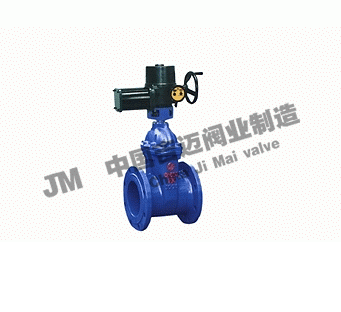

Z945X-10型电动暗杆软密封闸阀


Z945X-10型电动暗杆软密封闸阀
产品型号:Z945X
产品口径:DN50-DN600
产品压力:1.0mpa-1.6mpa
连接方式:法兰
阀体材质:灰铸铁、球墨铸铁、铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦Z945X-10型电动暗杆软密封闸阀≧也是国内闸阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

Z945X-10型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。

产品性能参数

Z945X-10型铸铁电动暗杆软密封闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z945X-10

10

1.0

≤80

产品零部件材料

Z945X-10型铸铁电动暗杆软密封闸阀零部件材料

型号

材料

阀体、阀盖

阀杆

衬胶闸板

填料

Z945X-10

灰铸铁

铬镍不锈钢

球墨铸铁(丁腈橡胶)

丁腈橡胶

返回页首

产品外形及结构尺寸

Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸(mm

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

20

3

4×Φ19

65

190

185

145

118

20

3

4×Φ19

80

203

200

160

132

22

3

8×Φ19

100

229

220

180

156

24

3

8×Φ19

125

254

250

210

184

26

3

8×Φ19

150

267

285

240

211

26

3

8×Φ23

200

229

340

295

266

26

3

8×Φ23

250

330

395

350

319

28

3

12×Φ23

300

356

445

400

370

28

4

12×Φ23

350

381

505

460

429

30

4

16×Φ23

400

406

565

515

480

32

4

16×Φ28

450

432

615

565

530

32

4

20×Φ28

500

457

670

620

582

34

4

20×Φ28

600

508

780

725

682

36

5

20×Φ31

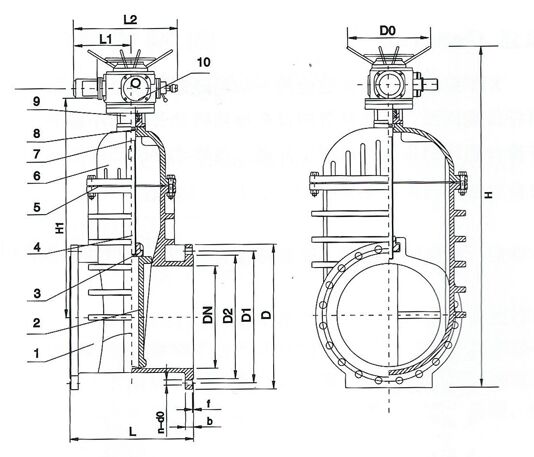

Z945X-10型电动暗杆软密封闸阀结构图纸

Z945X-10型电动暗杆软密封闸阀结构图纸
