产品型号：Q681F
产品口径：DN15-DN100
产品压力：1.6mpa
连接方式：卡箍
阀体材质：不锈钢304.316
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦卫生级气动球阀Q681F≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

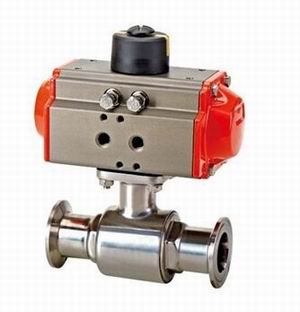

卫生级气动球阀Q681F产品概述：

我厂所生产的气动卫生级球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的4F密封，没有死角且容易清洗。执行器与球阀连接无需支架，减少了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节约了空间。

气动卫生级球阀特点：

1、采用316不锈钢精制而成。
2、流道内壁240Grit抛光，保持流体畅通无阻。
3、采用的全包PTFE没有死角，保证卫生。
4、无支架与执行器一体式连接。

气动卫生级球阀主要规格与参数：

驱动方式	作用形式	出厂状态	控制方式	结构形式	阀体材质	密封材质	阀芯材质	连接方式
1气动	D双作用	1常开	A开关型	6两块式	A 316L	P PTFE	A 316L	4卡箍
2气动+手轮	S单作用	2常闭	B调节型	7三块式	B 316	0其它	B 316	5对焊
3电动24VDC	0空格	3双向式	C智能型	0其它	0其它		0其它	6插焊
4电动220VAC		0特殊	D数字式					0其它
5电动380VAC			0其它
0特殊要求

气动卫生级球阀主要技术参数：

空气驱动	压缩空气 4-6bar(可带手轮)
公称通经	15～100mm
公称压力	1.6～6.3Mpa
适用温度	-20～+200℃
连接方式	对焊、卡箍
阀结构	三块式
阀体材质	316L、316
阀芯材质	316L、316
密封材质	PTFE
适用介质	卫生级别工矿适用
可选附件	限位开关、定位器、电磁阀、减压阀

气动卫生级球阀主要连接尺寸：

通径 (mm)	英寸″	尺寸（ mm）
		卡箍			对接
		L	D1	D2	L	D1	D2
15	1/2	88.9	9.4	25.4	88.9	9.4	12.7
20	3/4	101.6	15.7	25.4	101.6	15.7	19.1
25	1	114.3	22.1	50.4	114.3	22.1	25.4
40	1 1/2	139.7	34.8	50.4	139.7	34.8	38.1
50	2	158.8	47.5	63.9	158.8	47.5	50.8
65	2 1/2	197.5	60.2	77.5	197.5	60.2	63.5
80	3	228.6	72.9	90.9	228.6	72.9	76.2
100	4	241.3	97.4	118.9	241.3	97.4	101.6
