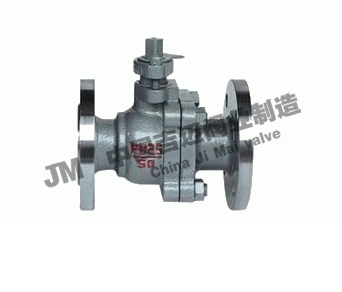

Q41F天然气专用球阀


Q41F天然气专用球阀
产品型号:Q41F
产品口径:DN15-DN150
产品压力:1.6mpa-2.5mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产Q41F天然气专用球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

Q41F燃气专用球阀产品概述

Q41F燃气专用球阀为开 - 关型控制阀门,阀门采用球体固定、阀体锻造、中部法兰连接采用螺栓

连接的设计。锻造的阀体保证了球阀壳体的质量以及强度和刚度;中部的连接螺栓设计和选用是经

过科学而精确的计算保证其强度,因此,使用该系列球阀是安全的。浮动双阀座,密封设计是采用

独特的两道软密封及金属密封形成三次密封,保证了可靠的密封,开关扭矩轻,易操作。在石油、

天然气等长输管线及石化、医药、城建等领域应用十分广泛。

【Q41F燃气专用球阀工作原理】

Q41F燃气专用球阀具有弹簧静电导出装置,即在球体与阀杆、阀杆与阀体之间设置导电弹簧,使

球体与阀杆及阀杆与阀体之间形成静电通道,达到清除静电的目的。避免静电打火点燃易燃介质,

确保系统安全。当万一发生火灾而使聚四乙烯等软密封圈烧损时,球阀仍然能够可靠操作并具有良

好的密封性能,以防止火灾的扩大。

【Q41F燃气专用球阀特点】

1、专门为燃气、液化气管道设计的专用球阀设有防静电、防火装置。

2、采用PTFE(聚四氟乙烯)作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长。

3、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使

用要求。
【Q41F燃气专用球阀主要性能参数】

公称压力 壳体试验 密封试验 适用介质 适宜温度
1.6 2.4 1.76 液化气、天然气等 -40~+80℃
2.5 3.75 2.75
4.0 6.0 4.4
【Q41F燃气专用球阀主要材料】
阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13 1Cr13
司太立合金
本体材料
柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316
柔性石墨
编结石墨
-29-425℃ 燃气、水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L
Q41F燃气专用球阀主要连接尺寸


Q41F燃气专用球阀主要连接尺寸


公称通径、
DN(mm)
Q41F-25型主要连接尺寸和外形尺寸(mm) 重量
(kg)
L D D1 D2 Z-фd H b f Do
15 130 95 65 45 4-14 103 16 2 100 3
20 140 105 75 55 4-14 112 16 2 160 4
25 150 115 85 65 4-14 123 16 2 160 5
32 165 135 100 78 4-18 150 18 3 250 8
40 180 145 110 85 4-18 156 18 3 250 11
50 200 160 125 100 4-18 172 20 3 350 14
65 220 180 145 120 8-18 197 22 3 350 20
80 250 195 160 135 8-18 222 22 3 450 28
100 320 230 190 160 8-23 253 24 4 450 36
125 400 270 220 188 8-25 286 28 4 600 62
150 400 300 250 218 8-25 275 30 4 800 8
