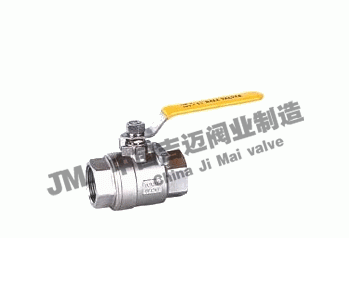

Q11F丝扣球阀


Q11F丝扣球阀
产品型号:Q11F
产品口径:DN6-DN50
产品压力:1.6mpa-6.4mpa
连接方式:内螺纹
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦Q11F丝扣球阀≧也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

Q11F丝扣球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

Q11F丝扣球阀产品特征

公称压力

适用介质

适用稳定范围

螺纹类型

1.6-6.4MPa

水、油、气及某些腐蚀性液体(W。O。G)

-20~232℃~350℃

G。NPT。BSPT。BSP。DI259/2999

Q11F丝扣球阀主要零件材料

零件名称

材质

密封圈

聚四氟乙烯PTFE

球体

不锈钢SS316

密封垫

聚四氟乙烯PTFE

阀盖

不锈钢SS316

阀体

不锈钢CF8M

阀杆

不锈钢SS316

止推垫圈

聚四氟乙烯PTFE

填料

聚四氟乙烯PTFE

填料压盖螺母

不锈钢SS304

垫圈

不锈钢SS304

阀杆螺母

不锈钢SS304

手柄套

塑料PLASTIC

手柄

不锈钢SS304

Q11F丝扣球阀主要零件材料

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

D

5.0

7.0

9.2

12.5

15.0

20.0

24.5

32

L

40

45

56.5

60

72

78

85

100

H

35

37

43.5

47

50

57

69

74.5

E

64

70

90

90

103

103

127

127

Q11F丝扣球阀结构图纸

Q11F丝扣球阀结构图纸
