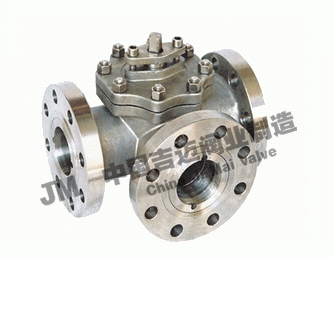

Q45F三通四密封球阀T型


Q45F三通四密封球阀T型
产品型号:Q45F
产品口径:DN15-DN350
产品压力:150LB-300LB
连接方式:法兰
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产Q45F三通四密封球阀T也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!

Q45F三通四密封球阀产品概述

Q45F三通四密封球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

【Q45F三通四密封球阀特点】

 1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化

 2、三通球阀分T型和L型,使用寿命长,流通能力大,阻力小

 3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态

【Q45F三通四密封球阀零件材料】

零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7
【Q45F三通四密封球阀性能参数】
公称压力
PN(MPa)
试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

【Q45F三通四密封球阀外形尺寸】

型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C
(P)
(R)
15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100

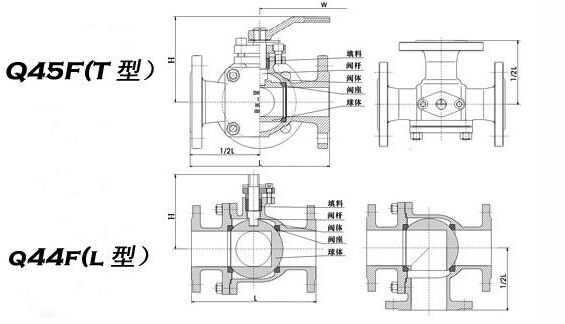

Q45F三通四密封球阀T型结构图纸


Q45F三通四密封球阀T型结构图纸
