上海吉迈阀门制造有限公司主要生产≦J11B内螺纹氨用截止阀≧也是国内截止阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
J11B内螺纹氨用截止阀产品概述:
J11B内螺纹氨用截止阀阀体、阀盖材质采用灰铸铁,密封面巴氏合金-40℃+150℃或聚四氟乙烯-40℃+200℃,体积轻,阻力小,安装方便,可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。
J11B内螺纹氨用截止阀工作原理:
内螺纹氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上,用以接通和切断制冷工质流动的通道,在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
J11B内螺纹氨用截止阀产品特点:
★中通法兰为方形结构,阀杆采用间杆连接。
☆阀体密封面部位采用球凸状,与阀脚以线吻合密封。
◆密封面采用巴氏合金,密封性能好,使用寿命长。
★内螺纹氨用截止阀主要零件材料:
零件名称
|
阀体、阀盖
|
密封圈
|
填料
|
填料压盖
|
阀杆
|
垫片
|
J11B-25Z
|
灰铸铁
|
巴氏合金
|
聚四氟
乙 烯
|
碳钢
|
聚四氟
乙 烯
|
J11F-25Z
|
灰铸铁
|
聚四氟乙烯
|
★内螺纹氨用截止阀性能规范:
公称压力PN(MPA)
|
试验压力PS(MPa)
|
适用介质
|
适用温度(℃)
|
2.5
|
3.8
|
氨气、
氨液等
NH3
|
巴氏合金
-40℃
+150℃
|
四氟
-40℃
+200℃
|
外形尺寸
|
口径
|
总 长
(L)
|
阀体长(L)
|
全 开(H)
|
全关(H1)
|
手轮直径(D0)
|
连接方式
|
DN10
|
80
|
84
|
140
|
125
|
80
|
3/3“管柱螺纹
|
DN15
|
100
|
105
|
160
|
140
|
100
|
1/2“管柱螺纹
|
DN20
|
108
|
110
|
175
|
155
|
100
|
3/4“管柱螺纹
|
DN25
|
124
|
130
|
190
|
165
|
120
|
1“管柱螺纹
|
DN32
|
140
|
140
|
200
|
|
140
|
11/4“管柱螺纹
|
序 号
|
氨 阀 名 称
|
型 号 规 格
|
公称通径
(mm)
|
公称压力(Mpa)
|
适用介 质
|
适用温度
|
1
|
氨直通阀
|
J11B-25Z-DN10
|
10
|
2.5
|
氨
|
-40℃~+150℃
|
2
|
氨直通阀
|
J11B-25Z-DN15
|
15
|
2.5
|
氨
|
-40℃~+150℃
|
3
|
氨直通阀
|
J11B-25Z-DN20
|
20
|
2.5
|
氨
|
-40℃~+150℃
|
4
|
氨直通阀
|
J11B-25Z-DN25
|
25
|
2.5
|
氨
|
-40℃~+150℃
|
5
|
氨直通阀
|
J11B-25Z-DN32
|
32
|
2.5
|
氨
|
-40℃~+150℃
|

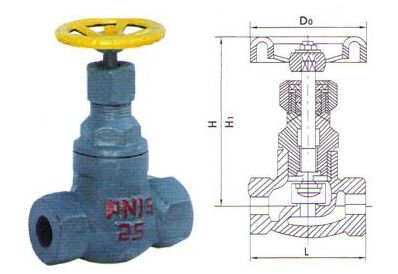

J11B内螺纹氨用截止阀结构图纸:
