上海吉迈阀门制造有限公司主要生产≦三片式高平台球阀≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系！
产品概述：
三片式高平台球阀应用规范
公称压力：1000PSI
适用温度范围：＜150oC（PPL＜300 oC）
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
三片式高平台球阀主要零件材料
|
序号
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢
|
|
2
|
阀盖
|
不锈钢
|
|
3
|
阀座
|
聚四氟乙烯
|
|
4
|
球
|
不锈钢
|
|
5
|
垫片
|
聚四氟乙烯
|
|
6
|
杆密封
|
聚四氟乙烯
|
|
7
|
阀杆
|
不锈钢
|
|
8
|
防静电装置
|
不锈钢
|
|
9
|
填料
|
聚四氟乙烯
|
|
10
|
填料压套
|
不锈钢301
|
|
11
|
蝶簧
|
不锈钢301
|
|
12
|
止动垫圈
|
不锈钢
|
|
13
|
阀杆螺母
|
不锈钢
|
|
14
|
螺母
|
不锈钢
|
|
15
|
弹性垫圈
|
不锈钢301
|
|
16
|
螺栓
|
不锈钢301
|
|
17
|
带锁手柄
|
不锈钢+PVC
|
三片式高平台球阀连接尺寸
|
DN
|
NPS
|
d
|
L
|
L’
|
H
|
W
|
H1
|
B
|
h
|
ISO5211
|
|
6
|
1/4
|
12.5
|
64.5
|
250
|
68.5
|
110
|
38.5
|
-
|
9
|
F3
|
|
10
|
3/8
|
12.5
|
64.5
|
250
|
68.5
|
110
|
38.5
|
18
|
9
|
F3
|
|
15
|
1/2
|
15
|
72
|
275
|
72
|
140
|
42
|
21.7
|
9
|
F3
|
|
20
|
3/4
|
20
|
78
|
285
|
78
|
140
|
48
|
21.7
|
9
|
F3
|
|
25
|
1
|
25
|
90
|
290
|
90
|
170
|
55
|
33.8
|
11
|
F4
|
|
32
|
1-1/4
|
32
|
95
|
310
|
95
|
170
|
60
|
42.6
|
11
|
F4
|
|
40
|
1-1/2
|
38
|
107
|
320
|
107
|
180
|
70
|
48.6
|
15
|
F5
|
|
50
|
2
|
50
|
122
|
340
|
122
|
180
|
85
|
61.1
|
15
|
F5
|
|
65
|
2-1/2
|
64
|
155
|
370
|
155
|
220
|
109
|
73.8
|
20
|
F7
|
|
80
|
3
|
76
|
164
|
400
|
164
|
260
|
118
|
89.8
|
20
|
F7
|

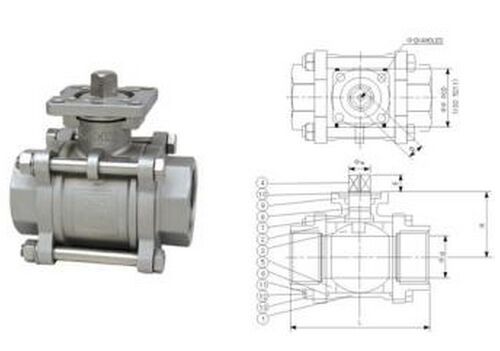

三片式高平台球阀结构图纸：
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
