上海吉迈阀门制造有限公司主要生产≦气动带手轮球阀Q641F≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系！
产品概述：

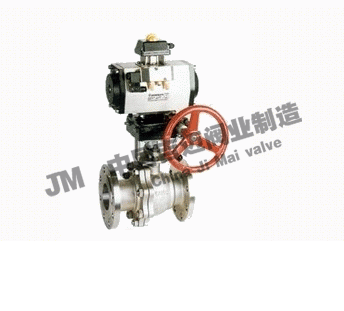

Q6S41F气动带手轮球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀及蜗轮手动装置直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密，当气动执行器发生故障时，也可用手动蜗轮装置进行阀门的关闭和开启，减少了发生故障的机率。
产品特点：
1、气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。
2、蜗轮手动装置，增加气动阀门的安全性。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
主要技术参数：
☆阀体
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN15～300mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法兰标准
|
JIS、ANSI、GB、JB、HG等
|
|
连接形式
|
法兰式、螺纹式、焊接式
|
|
阀盖形式
|
整体式
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
|
☆阀内件
☆执行机构
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
※注：如需详细执行器参数，请进入气动执行器页面进行查阅。
☆流量系数Kv
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
☆主要性能规范
|
试验压力(MPa)
|
公称压力(MPa)
|
压力级(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
气密试验
|
0.4～0.7MPa
|
☆主要零件材料
|
1
|
左阀体
|
WCB、CF8、CF8M、CF3M
|
|
|
2
|
右阀体
|
WCB、CF8、CF8M、CF3M
|
|
3
|
阀座
|
PEFE、PPL、304、316
|
|
4
|
球体
|
2Cr13、304、316
|
|
5
|
阀杆
|
2Cr13、304、316
|
|
6
|
密封填料
|
PTFE/柔性石墨
|
|
7
|
填料压盖
|
WCB、CF8、CF8M、CF3M
|

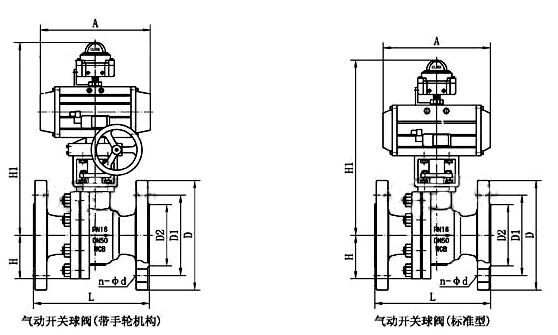

气动带手轮球阀主要外形及连接尺寸
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
44.5
|
49
|
55
|
65
|
65
|
75
|
90
|
95
|
115
|
127
|
140
|
172.5
|
310
|
350
|
|
H1
|
根据所配执行机构而定
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
A、A1
|
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
|
