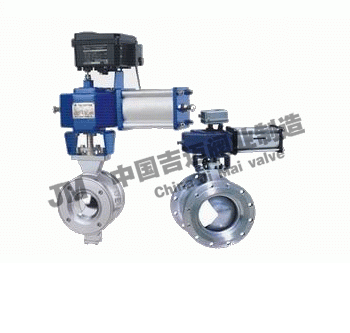

气动V型球阀、 气动V型调节球阀


气动V型球阀、 气动V型调节球阀
产品型号:VQ647F
产品口径:DN25-DN300
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产气动V型球阀、 气动V型调节球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!


 ZSHV气动V型调节球阀产品概述

      ZSHV气动V形球阀式一种直角回转结构的高级控制阀,它与阀门定位器配套使用,可实现比例调节,与二位五通电磁阀及控制箱配套使用,可实现开关控制,V型球阀阀芯设计成带有特殊形状的V型缺口,具有精准的截流特性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点,适用于气体,液体,固态颗粒状介质的控制,由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒控制,因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

主要技术参数

主要技术参数
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座直径 20 26 33 40 53 66 86 104 128 170 212 255 300 340
额定流量系数(Kv) 25 36 63 100 184 280 400 600 950 1540 2500 3900 6150 1980
公称压力(PN) PN1.6,  6.4MPa
作用方式 气关式;气开式
供气压力(MPa) 0.4~0.7
连接形式 对夹式,法兰
适用温度℃ 软密封  -40℃~+180℃;硬密封  -40℃~+450℃
球芯转角 90°
流量特性 近似等百分比
阀体材料 A105  F321  F316  WCB  ZG1Cr18Ni9Ti  ZG0Cr18Ni12M02Ti  ZG00Cr17Ni14M02
球芯型式 部分球带有V形缺口球面形
阀座材料 聚四氟乙烯,不锈钢,司太莱,硬质合金
可调范围(R) 200:1

主要零部件

主要零件材料
零件名称 零件材料
阀体
ZG230-450;ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti
阀芯 ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti;表面镀硬铬或表面硬化处理
阀轴 17-4PH;1CR17nl2;2Cr13
阀座 PH15-7MO;1CR18Ni9Ti;2Cr13
衬套 QA19-2;1CR18Ni9Ti;2Cr13,强化聚四氟乙烯
填料 聚四氟乙烯;柔性石墨

性能参数

性能指标
项目 基本误差% 回差% 死区% 允许泄漏量(L/h)
带阀的定位器 ≤±5 ≤1.5 ≤0.6 0.002×阀的额定容量
允许压差
公称压力 公称通径DN(mm)
25 32 40 50 65 80 100 125 150 200 250 300 350 400
PN1.6 1.6 1.5 0.8 0.3 0.2
PN6.4 6.4

外形尺寸
公称通径DN L H2 ZSHV-16型  ZSHV-64
H1 L1 L2 H1 L1 L2
单作用 双作用 单作用 双作用 单作用 双作用 单作用 双作用 单作用 双作用 单作用 双作用
25 102 60 388 359 125 56 125 56 451.5 388 159.5 96 159.5 96
32 114 65 396 396 125 96 125 96 499.5 396 159.5 96 159.5 96
40 114 75 406 406 125 96 125 96 496 406 200.5 96 200.5 96
50 124 95 484.5 484.5 159.5 123.5 159.5 123.5 718 484.5 644 123.5 644 123.5
65 145 105 526 499.5 200.5 123.5 200.5 123.5 733 526 644 150 644 150
80 165 120 743 536 324 150 644 150 779 743 627 324 627 324
100 194 140 756 549 324 150 644 150 956 756 776 324 776 324
125 213 165 809 773 398 324 627 324 973 809 776 398 776 398
150 229 185 993 793 556 324 776 324 1000 825 1016 398 1016 398
200 243 205 1033 869 556 398 776 398 1137 1033 1294 540 1294 540
250 297 240 1080 1073 642 540 1016 540 1177 1073 1294 540 1294 540
300 338 290 1117 1113 759 540 1294 540 1391 1120 1399 632 1399 632
350 380 330 1326 1155 856 632 1399 632 - 1252 - 759 - 759
400 420 360 1361 1190 856 632 1399 632 - 1287 - 759 - 759
