产品型号：J44F46
产品口径：DN15-DN300
产品压力：1.6mpa-6.4mpa
连接方式：法兰
阀体材质：碳钢，不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦J44F46衬氟角式截止阀≧也是国内截止阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

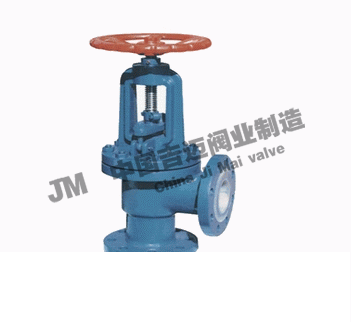

J44F46衬氟角式截止阀产品概述：

J44F46衬氟角式截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用. 衬氟角式截止阀执行标准
衬氟截止阀主要技术参数

衬里、阀座	适用温度(℃)	适用介质
PTFE(F4)	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE(F3)	≤120
FEP(F46)	≤150
PFA(可熔性F4)	≤180
PVDF(F2)	≤100
RPTFE(RF4)	≤180

衬氟截止阀主要零件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3

衬氟截止阀主要外形连接尺寸

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	F	B	Z-Φd	Do	H1	H2	W（kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	12	250	275	8
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	0120	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	140	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	160	355	400	27
80		155	195	160	135		22	4-Φ18	160	400	450	42
100	4	175	215	180	155	3	22	8-Φ18	180	455	495	50
125	5	200	245	210	185	3	24	8-Φ18	10	530	560	64
150	6	240/225	280	240	210		24	8Φ18	240	605	650	85
200	8	275	335	295	265	3	26	8-Φ18	240	650	770	105
250	10	325	390	350	320	3	28	12-Φ23	280	680	800	135
300	12	375	440	400	368	4	28	12-Φ23	280	710	835	155

15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	120	250	275	8.5
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	160	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	180	355	400	27
80	3	155	195	160	135	3	22	8-Φ18	240	400	450	42
100	4	175	215	180	155	3	24	8-Φ18	240	455	495	50
125	5	200	245	210	185	3	26	8-Φ18	280	530	560	64
150	6	240/255	280	240	210	3	28	8-Φ23	320	605	650	85
200	8	275	335	295	165	3	30	8-Φ23	360	650	770	155

15	1/2	65/90	95	65	45	2	16	4-Φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-Φ14	120	250	275	8.8
25		80/100	115	85	65	2	16	4-Φ14	140	260	290	11
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	290	325	13
40	1 1/2	100/115	145	110	85	3	18	4-Φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-Φ18	180	355	400	31
