上海吉迈阀门制造有限公司主要生产≦Q61F焊接式球阀≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系！
【产品概述】
q61f系列常见的焊接球阀型号：q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。
q67系列常见的焊接球阀型号：q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。
【结构简图】
图中数字解析：1表示阀体，2表示下阀杆座，3、6、12、18表示O型圈，4表示下轴衬，5表示平面轴衬，7表示阀盖，8表示球体，9表示压板圈，10表示弹簧，11表示防火垫，13表示阀座，14密封圈，15表示上轴衬，16表示平面轴衬，17表示上阀杆座，19表示阀座注脂阀，20表示阀杆注脂阀，21表示阀杆，22表示填料，23表示压盖，24表示螺钉，25表示排泄阀。
【性能参数】
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体(W、O、G)
螺纹类型：G、NPT、BSPT、BSP、DI259/2999
【连接尺寸及重量】
|
SIZE
|
1/4''
|
143/8''
|
17.5
1/2''
|
3/4''
|
1''
|
1-1/4''
|
1-1/2''
|
2''
|
2-1/2''
|
3''
|
4''
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106
|

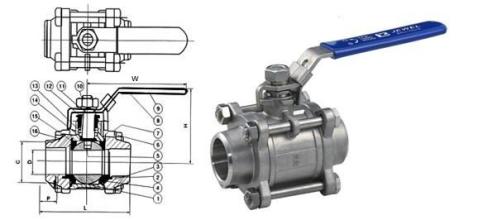

Q61F焊接式球阀结构图纸：
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
